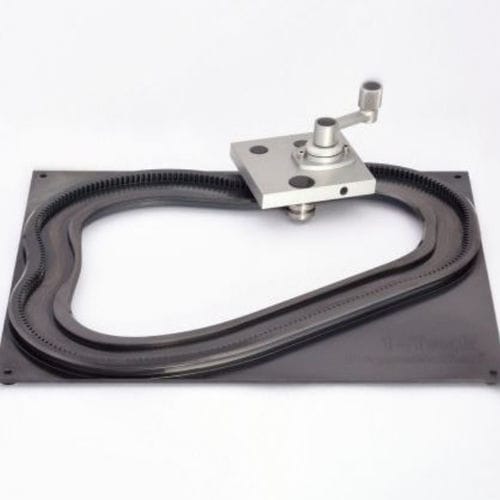

滚筒导轨系统 1-Trak
轨道式以及循环传动紧凑型

滚筒导轨系统
滚筒导轨系统
滚筒导轨系统
滚筒导轨系统
滚筒导轨系统
滚筒导轨系统
添加到我的收藏夹
添加到产品对比表


产品规格型号

所用技术
滚筒
其他特性
轨道式, 以及循环传动, 紧凑型

产品介绍

Hepcomotion的一项创新技术有效地改变了曲线轨道设计的面貌。作为非常成功的PRT2系列产品的一部分,HepcoMotion公司正在申请专利的新产品1-Trak允许轨道系统以几乎任何可以想象的2D形状和单件材料制造。 正在申请专利的设计使轨道系统几乎可以在任何可以想象的二维形状中制造,并由一块材料制成。 安装时间几乎没有了--这大大节省了成本,也减少了你的工作。 可以选择任何半径的曲线和任何宽度的轨道。系统可以包括反向弯道和自由形态的曲线。 第一次,轨道系统可以通过紧凑、节省空间的设计有效地进行齿轮驱动,并且能够获得极高的驱动力。 轨道设计的可能性几乎变得无限大.... 可以选择任何半径的曲线和任何宽度的轨道。系统可以包括不同半径的曲线、反向弯道和自由形态的曲线。 单片式轨道系统结构实际上消除了组装过程: 减少了固定孔的钻孔和攻丝(安装时间和成本节约)。 不需要对系统进行调整,也不可能在服务过程中出现错位。 可以使轨道包括一个整体的底板: 为系统提供一个强大、平坦和准确的基础。 一体化的轨道和基础板设计足够强大,是您机器设计中的一个关键结构元素。 轨道/底板可以很容易地按照你自己的设计制作,包括特殊的孔位、槽或其他功能。 可以提供安装在HepcoMotion MCS框架系统上。 3个轴承的滑架设计为设计师提供了极大的灵活性: 在直道和弯道的过渡处,车体和轨道之间不再有任何抬升或玩耍。 这意味着车厢可以在轨道回路中一直处于负载状态(三轴承车厢是转向架车厢的简单和低成本的替代品--在低负载情况下)。 与其他设计不同的是弯曲更紧,节省空间和成本。 1-Trak系统可以指定使用齿轮和小齿轮驱动: 独特的几何形状使齿轮和小齿轮之间在任何时候都有正确的啮合。 简化了滑块的设计,不需要弹簧式小齿轮(减少成本)。 轨道上的齿轮齿经过精密加工和表面硬化,以产生出色的强度和耐久性。 轨道可以用GV3平坦的轨道轮廓和滚子轴承来适应: 在两个x轨道系统平行安装的情况下,消除了轴承的捆绑或过度负荷。 允许托架浮动并沿辊轴方向移动。 提高了运行质量、摩擦力、寿命和安装便利性。
