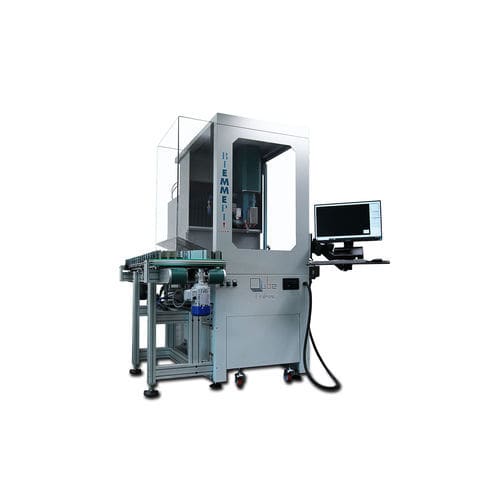

5轴CNC加工中心 QUBE FRAMES

立式20工具紧凑型

FRAMES 是 QUBE 系列中的高生产率五轴加工中心，专为加工醋酸纤维和轻合金框架而设计。与 QUBE 系列的所有其他机床一样，它也继承了 QUBE 系列的显著特征：每个轴的行程为 300 毫米，从而形成一个边长为 300 毫米的立方体加工区域。 QUBE FRAMES 的开发目的是建造一台用于生产车架的五轴加工中心，该中心结构紧凑，易于装备，同时加工速度快，以确保缩短加工时间。 该加工中心配备了自动换刀装置和 20 刀盘。 立式水冷主轴功率为 2.6 千瓦（S1），最高转速为 45 000 转/分钟。刀架为 HSK 25 型，夹头为 ER 16 型。 线性轴的最大速度为 50,000 毫米/分钟，旋转轴的最大速度为 30,000 度/分钟。 QUBE FRAMES 配备了自动工件装载/卸载系统。坯料传送带配备了单止区皮带输送机，最多可容纳 200 个坯料。加工中心配备了革命性的工件定位系统，通过该系统，无需重新编制坯料装载和传送循环程序，也无需进行任何机械调整，就能完成各种框架正面模型的加工，因为自定心钳可自动管理内外加工的定位。 QUBE FRAMES 的另一个非常特殊的功能是可以直接在机上成型机头。 装载臂还配备了旋转夹头，可在加工过程中倾斜工件，以便在机架正面两侧进行加工。
