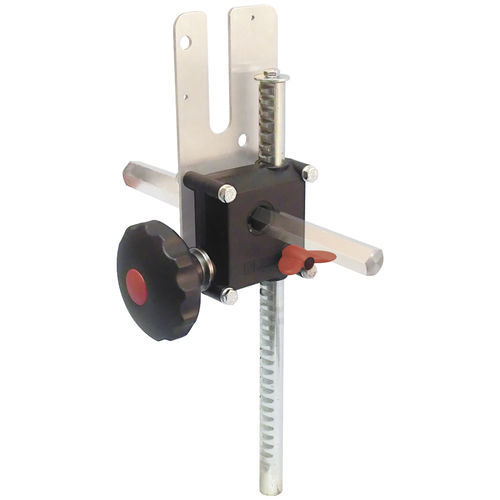

手动定位器 4678

线性单轴

使用方法：稳住千斤顶，可以提升或降低固定在机架顶部的货物。 另一方面，通过紧固齿条，可以移动减速器，在减速器上可以固定附件支撑架或板。 适用于负载要求扭矩超过 4.5 牛米（4700 型的限制）的应用场合。 供货状态包括齿轮减速机、齿条、旋钮和制动器。 特点 强化聚酰胺齿轮箱体、1 个磷化钢蜗杆、1 个强化金属齿轮、1 个镀锌钢齿条（带由 UNI5739 M6x25 六角头螺钉和 M6 螺丝垫圈组成的端止装置）、1 个旋钮（用 UNI5739 M6x12 六角头螺钉和 M6 螺丝垫圈以及 1 个聚酰胺螺钉盖固定）、4 个 UNI5739 M6x55 六角头螺钉、4 个 UNI7474 M6 自锁螺母和 M6 螺丝垫圈。螺母和螺栓材料见表。 机架轴向间隙： 0.5 mm ÷1.0 mm 机架最大错位角度： 1° 颜色 黑体可将传输扭矩为 12 牛米的插口与 4.5 牛米版本（橙色）4700 区分开来。 警告 制动器可防止因外部因素（如振动）造成的位置偏移；如果使用旋钮移动，制动器不会完全锁定位置，以保护内部传动装置。
