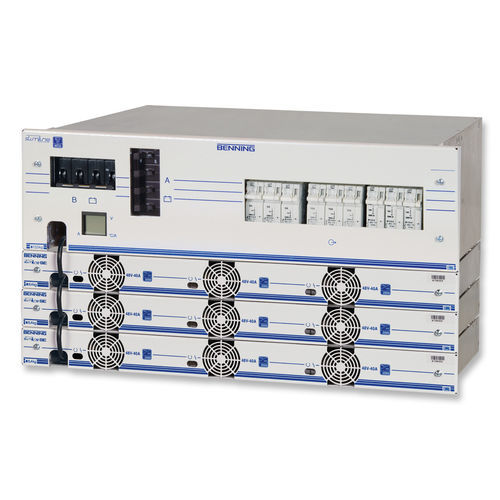

DC/DC电源 SLIMLINE SE

机架式ISO模块化

SLIMLINE SE电源系统由具有800W（SLIMLINE 800 SE）和2000W（SLIMLINE 2000 SE）容量的模块构成。 SLIMLINE SE整流器模块安装在19“1U载波上，每个载波可容纳多达48V-800 SE模块或三个48V-2000 SE模块。 可以创建具有不同电池容量和负载配置的系统。 配电模块设计用于固定19“机架，取决于所需的输出数量，为1U或3U。整流器，整流模块，电池保护装置和输出配电装置形成一个完整的模块化SLIMLINE SE电源系统（SLIMLINE模块化 系统≡SMS）。 BENNING最小容量的供电系统（SMS 2400 SE）在1U 19“载波中可容纳三个整流器模块（48V-800 SE），以及在第二个1U 19”机箱中配备电池保护和负载分配单元（4000 SE）。 SMS 4000 SE将最大功率可增加到4000W。 该系统包括由1U载波，和多达5个整流模块（48V-800 SE）以及电池保护和负载分配单元4000 SE组成 使用48V-2000 SE模块可以实现高达6000W的容量（SMS 6000 SE）。 1U 19“载体可容纳多达三个这些整流器，并可与电池保护和负载分配单元6000 SE组合使用。 通过连接并行三个6000 SE整流器可以实现高达18000W的容量（SMS 18000 SE）。 这些可以与3U 19“电池保护和负载分配单位18000 SE组合在一起，甚至可以通过并行连接其他载体来实现更大的容量。 SLIMLINE控制板，用于整流控制和监控。 SLIMLINE MCU可作为附加监控功能。 在SMS 2400 SE，SLIMLINE MCU安装在整流器中。 在具有更大容量的电源中，SLIMLINE MCU安装在电池保护和负载分配外壳中。 为了更全面的控制和监控功能，远程安装的监控系统 MCU 2500可用。
