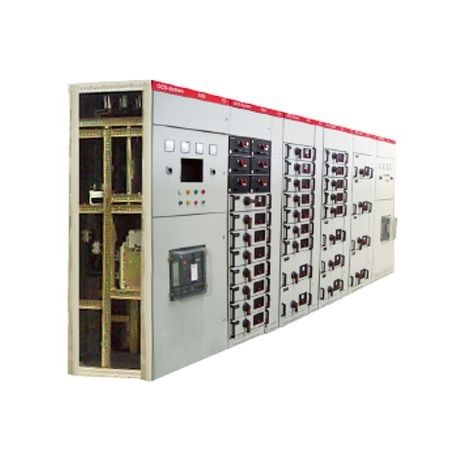

低电压配电板 GCS

产品概述 该产品处于国内市场的领先地位，在三相交流电、额定电压不超过380V、额定电流不超过4000A的条件下，可应用于配电网、电机中心、控制、无功补偿等。 产品说明 产品特点 - 框架采用8MF型开口钢，主框架上有安装孔（E=20mm和100mm，Φ9.2mm），组装灵活、方便。 - 母线舱、电缆舱和功能舱是相互分离的。 - 水平母线以并联方式排列，增强了母线的抗短路能力。 - 电缆仓的设计便于安装电缆。 - 抽屉的模数高度为160mm。抽屉只在高度尺寸上有变化，而宽度和深度尺寸始终是相同的。因此，同一功能单元的抽屉具有良好的互换性。每个单元的额定电流为400A及以下。 - 抽屉面板上有明显的开、关、测试、禁用的标志。抽屉单元内有机械联锁装置。每个抽屉单元都是独立的，有抽出式和固定式两种，需要时可以任意组合。 - 外壳的防护等级为IP30或IP40，也可根据用户需要提供其他选项。 参数 额定电压380V 额定电流1000（垂直母线）/3150（水平母线 额定短时耐受电流50kA 额定峰值耐受电流105kA IP等级 IP3X, IP4X
