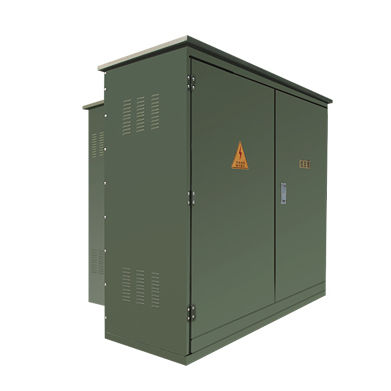

紧凑型变电站 ZGS-12/0.4

预制室外用

概述 美式垫式二次变电站，将变压器铁芯、绕组、中压负荷开关和熔断器开关都封闭在一个隔间内。这种类型的变电站的优点是结构非常紧凑、简化，组装方便，操作灵活，可以应用于室内或室外。 产品特点 - 低噪音，低损耗，高可靠性。 - 体积小，结构紧凑，便于组装。 - 完全屏蔽和绝缘结构，双熔断器保护，熔断器为双敏熔断器（温度敏感、电流敏感）。 - 适用于环形干线和终端配电网络。 - 进线采用电缆接头结构，具有隔离开关的特点，操作方便、灵活。 - 变压器采用三相三柱式结构，铁芯采用阶梯式接缝（Step-lap）工艺，因此变压器具有低噪音、低损耗、良好的抗短路和过载能力。 - 采用高燃点绝缘油，变压器表面经过处理，具有防霉、防潮、防盐雾的能力。 参数 额定容量100～1250kVA 1分钟工频耐受电压35kV 雷电冲击耐受电压75kV 负荷开关额定电流分断次数200次 负荷开关机械耐力2000次 噪声等级≤50dB IP等级 IP43
