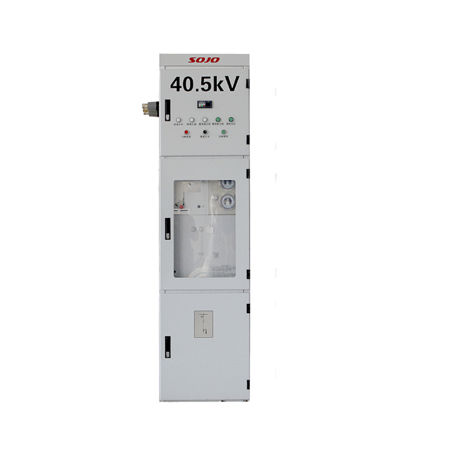

绝缘开关柜 XGW

高压SF6气体绝缘模块化

概述 对于40.5kV SF6绝缘开关设备，高压部件如母线、断路器、隔离开关和电缆等，被密封在气体压力较低的SF6罐中，因此开关设备不容易受到外部环境条件的影响，可用于恶劣环境。 这种开关设备先在工厂进行整体组装，然后运送到现场，因此现场安装很容易，也很省时。它的运行和维护成本在整个使用时间内都是有效的。 说明 产品特点 - 尺寸更小 以SF6为介质材料，比油介质材料的开关柜小。 - 可靠性和安全性高 所有带电部件和开关机构都被密封在充满SF6的外壳内。这种开关设备不容易受到外部环境条件的影响，其可靠性和安全标准可以得到保证，因此，该产品是免维护的，不会有触电和火灾的危险。 - 维护简单 由于所有带电部件和开关机构都被密封在SF6罐内，不易生锈，从而减少了维护工作；采用真空断路器，也是免维护的。 - 灵活应用 标准的模块单元和灵活的组合满足网络节点和终端用户的所有要求。 参数 额定短时耐受电流31.5kA,4s 额定峰值耐受电流80kA 1分钟工频耐受电压95kV 雷电冲击耐受电压185kV 气体压力0.02MPa 机械耐久度 10000次 IP等级 IP67 年漏电率0.2‰。
