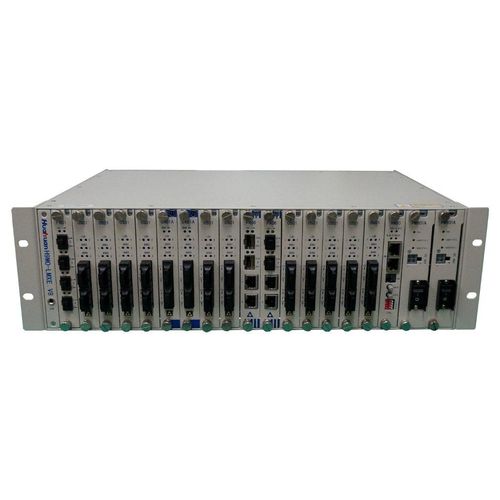

模块多路转换器 H9MO-LMXE.V8E

虚拟功率

H9MO-LMXE.V8E设备是华环电子开发的分组/SDH双平面汇聚接入设备，采用分组/SDH双总线和分组/SDH双核心的双平面设计，支持双平面同时工作；支持双上行，可以同时与MSTP承载网和分组承载网对接，实现承载网设备端口扩展、支路业务汇聚、业务传输通道转换、业务在分组/SDH平面间调度等功能；支持多种支路接口，可以对接SDH光端机、PDH光端机、CPE型PTN、接入型IPRAN、智能光收、光纤收发器等多种终端设备；实现根据用户等级灵活选择不同的接入终端和承载网，支持分组/MSTP双承载网业务汇聚，实现分组/MSTP双承载网互补。H9MO-LMXE.V8E型分组/SDH双平面汇聚接入设备因其双平面、双上联、多种支路接口、端口密度高等特点，大大提高了单台设备接入汇聚效率。 功能特性 高容量、高端口密度 • 支持96×96VC4或2520×2520VC12的SDH全交叉； • 支持32G的分组交换容量； • SDH支持最高STM-16接口上联； • 分组支持最高10G接口上联。 双平面双核心，双网兼容，应用灵活 • 分组+SDH双总线，分组交换+SDH交叉双核心，双平面间业务任意调度； • SDH平面支持STM-1/STM-4/STM-16上联，支持STM-1平滑升级到STM-4； • 分组平面支持GE/10G上联。 多种支路接口，接入方式选择更灵活 • 支持多种支路接口：STM-1光接口、STM-4光接口、PDH光接口、FE光/电接口、GE光/电接口、E3/DS3电接口、E1电接口、V.35电接口、HDSL电接口； • 支持多种远端：SDH光端机、PDH光端机、CPE型PTN、接入型IPRAN、光纤收发器、协议转换器等； • 以太网业务支持多种方式封装：EoS/EoP通道封装（标准GFP封装协议、支持LCAS功能）、VLAN标签封装、MPLS标签封装； • TDM业务支持多种方式封装：SDH平面虚容器映射，分组平面PWE3仿真。 关键单元备份设计，电信级的保护机制，网络更可靠 • 支持分组交换单元、SDH交叉单元、电源单元采用1+1备份配置； • 支持分组上联板间/端口间、SDH上联板间/端口间、分组支路板间/端口间、SDH支路板间/端口间采用1+1备份配置； • 支持符合ITU-T G.8031/ ITU-T G.8131标准的线性保护； • 支持符合ITU-T G.8032/ ITU-T G.8132标准的环网保护； • 支持PW 1:1保护； • 支持LSP 1:1保护； • 支持基于LACP协议的链路聚合保护； • 支持基于SNCP协议的SDH保护； • 支持SDH时钟的1+1保护。 完善的运维管理能力 • 支持符合IEEE 802.3ah标准的EFM OAM协议； • 支持符合IEEE 802.1ag/ITU-T Y.1731/ ITU-TG.8113.1标准的CFM OAM协议； • 支持基于SNMP协议的统一网管； • 支持内嵌DCN、SDH DCC、E1 DCC、TS-1000 OAM、以太网带内等多种网管通道； • 支持内嵌E1误码仪，支持远端设备掉电/断纤告警，支持以太网环回检测。
