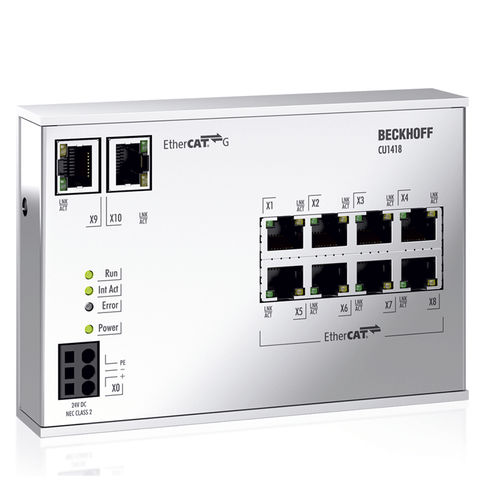

以太网端口倍增器 CU1418

EtherCAT G分支控制器实现了EtherCAT G和EtherCAT的传输速率的透明转换。CU1418有两个标记的端口，用于集成到EtherCAT G网络中。八个EtherCAT和/或EtherCAT G段可以通过另一个分支端口进行耦合。 在EtherCAT系统中的任务--将EtherCAT分支与EtherCAT G网络相连接 数据传输介质 - 以太网/EtherCAT电缆（最小为Cat.5），屏蔽式。 总线接口 - 10 x RJ45 站点之间的距离 - 最大。100 m (1000BASE-T) 协议 - EtherCAT 延迟 - 每个端口约1 µs 数据传输速率 - 主段1 Gbit/s，分支100 Mbit/s 配置 - TwinCAT 电源 - 24 (18...30) V DC, 3-pin connection (+, -, PE) 操作/存储温度 - 0...+55 °C/-25...+85 °C 相对湿度 - 95 %，无凝露 抗振动/抗冲击 - 符合EN 60068-2-6/EN 60068-2-27标准 电磁兼容性/发射 - 符合EN 61000-6-2/EN 61000-6-4标准 保护等级/安装位置 - IP20/可变 认证/标志 - CE
