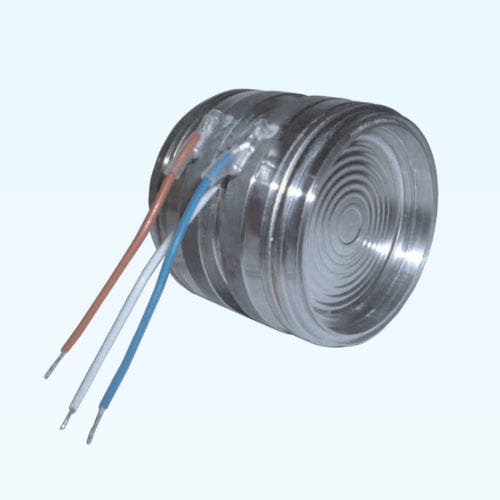

差压压力传感器 115C

电容模拟用于氧气

115C型是一种电容式差压传感器，以BCM金属电容技术为基础。感应元件由两个固定的电容板和一个可移动的感应膜片组成。传感膜片位于两块电容板之间，它与每块电容板一起形成两个分离的腔室。整个传感元件被包装在一个316L SS（不锈钢）外壳中，外壳中充满了硅油。通过填充油，测量的压力可以从两个316L SS隔离膜转移到传感元件上。如果这两个压力不同，传感板将被迫向其中一个电容板靠近。因此，通过传感板和两个电容板之间的电容变化，可以产生电输出信号。 对于不同的应用，该模型有不同类型的填充液可供选择。该传感器可以用普通工业通用的标准A型液体填充，用适合氧气工业的B型液体填充，或用适合烟草工业的C型液体填充。 115C被设计成具有多种压力范围，从0~16mbar差压（D）到0~410bar表压（G）。由于大直径的膜片，该传感器能够测量粘性液体或带有颗粒的液体，而且还能兼容腐蚀性介质。钽、哈氏合金-C或蒙乃尔膜片可按要求用于更强的腐蚀性介质的应用。可以用O型圈密封的115C的润湿部件的直径为41.4毫米。
