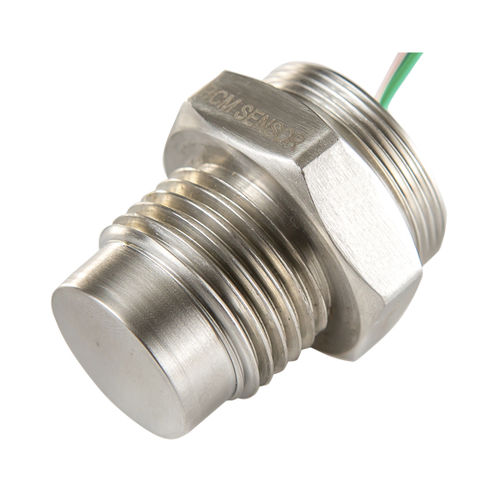

664F(f)型压力传感器(PS)有一个冲洗隔膜。当PS测量粘稠的压力介质(如粘稠的浆糊)或含有固体颗粒的压力介质(如废水)时,这一特点特别有用。膜片与传感器外壳焊接在一起,从而避免了PS内部的任何O型环,使PS的可靠性更高。
与664F(c)相同,664F(f)PS的膜片上有一个金属箔应变片(如BCM的KA型膜片应变片),以形成惠斯通电桥电路。由于采用了金属箔应变片,664F系列的PS在BCM SENSOR的所有PS中具有最低的温度影响。
有多种输出信号可供选择,例如,直接来自惠斯通电桥电路的mV/V信号,10%~90%Vs的比率测量信号,0~5V,或者通过固定在PS背面的SSC(传感器信号调节器)的I2C或SPI协议的数字信号。
664F(f)PS主要用于建立压力变送器,在其背面增加一个SSC,通过M24x1螺纹为SSC提供外壳,并为电源和信号输出提供连接器。
---
