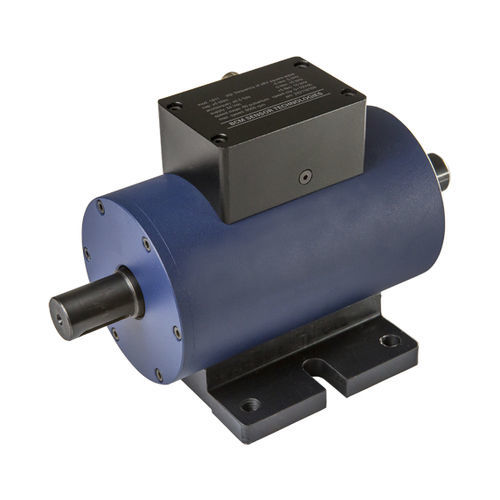

旋转扭矩换能器 1811

非接触型双向

1811型旋转扭矩传感器（RTT）是为测量高达300,000牛顿-米（300 kNm）的旋转扭矩而开发。1811型由一个转子、一个定子和位于转子和定子之间的两个机械轴承组成。转子作为一个轴来测量扭矩，而定子为转子提供电力，并将扭矩信号从转子传输到SSC（传感器信号调节器）。 利用电磁感应原理的优势，1811型在转子和定子之间没有电刷来传输电力和信号。因此，这种RTT是一种理想的设备，适用于需要长期耐用和很少维护机械轴承的应用。 1811 RTT的测量扭矩能力最小为5 Nm，最大为300 kNm，精度为0.5%fs。它的输出信号是±6Vdc的方波频率，每个扭矩容量的范围是5kHz到15kHz。根据要求，1811 RTT可以与速度传感器集成，以测量转子的速度。转子的速度是通过速度传感器的测速轮以每转60个脉冲的速度测量的。 该RTT设计用于双向（顺时针和逆时针）扭矩测量。然而，它也可以用于单向（顺时针或逆时针）扭矩测量。 当1811 RTT安装在扭矩测量系统中时，其转子的输入端将通过联轴器连接到电机或发动机的齿轮箱的输出端，而其输出端将通过万向轴连接到其负载的输入端，如水泵。
