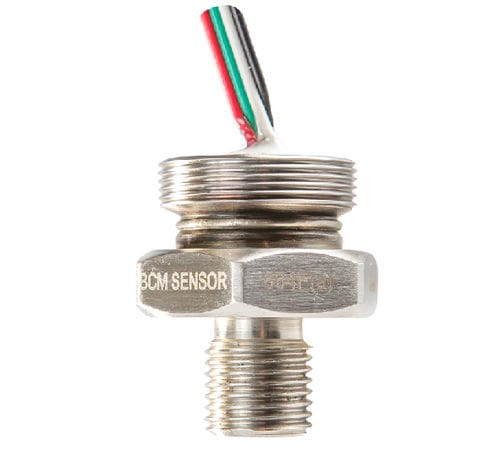

相对压力传感器 664F(C)

应变式模拟螺纹

664F(c)型压力传感器(PS)采用单块结构，即其膜片和壳体是由一块不锈钢加工而成。这一特点可以避免在PS内部使用任何O型环，并极大地提高了PS的可靠性。传感器外壳和膜片形成一个内腔结构。内腔的所有材料均由17-4PH不锈钢制成，并直接与压力介质接触。 与664F(f)相同，664F(c)PS的膜片上有一个金属箔应变片（如BCM KA型膜片应变片），以形成惠斯通电桥电路。由于采用了金属箔应变片，664F系列的PS在BCM SENSOR的所有PS中具有最低的温度影响。 为了适应不同的压力应用，664F(c)PS的外壳可以定制各种螺纹（如G1/4）和六角形（如SW27），用于该PS的机械安装。 有多种输出信号可供选择，例如，直接来自惠斯通电桥电路的mV/V信号，10%~90%Vs的比率测量信号，或通过固定在PS背面的SSC（传感器信号调节器）的I2C或SPI协议的数字信号。 664F(c)PS主要用于建立压力变送器，在其背面增加一个SSC，通过M24x1螺纹为SSC提供外壳，并为电源和信号输出提供连接器。
