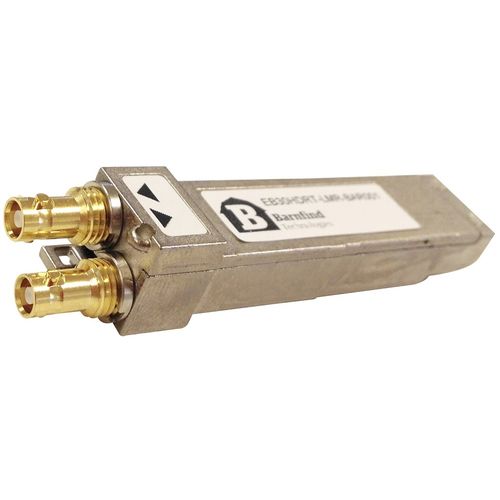

SFP收发模块 EB30HDRT-MM

EB30CSRT-MM是一个电气emSFP收发器模块，旨在通过75Ω同轴电缆在75Ω DIN 1.0/2.3连接器上传输和接收高达2.97Gbps的SDI信号。电缆驱动器提供两个可选择的回转率，以实现符合SMPTE 424M/SMPTE 292M和SMPTE 259M。均衡器具有直流恢复功能，以补偿SMPTE病理测试模式的直流内容。 EB30CSRT-MM通过一个2线串行接口提供模块识别信息和诊断监测。它也是现场系统升级和维护的可热插拔解决方案。 EB30CSRT-MM可与其他MSA引脚的光学视频SFP互换，提高了产品的灵活性。该模块符合SMPTE标准，可以快速进入市场，减少开发工作和成本。EB30CSRT-MM是无铅的，符合RoHS标准。 符合SMPTE 424M、SMPTE 292M和SMPTE 259M标准。 DIN 1.0/2.3 75Ω连接器 Rx均衡器。 均衡Belden 1694A电缆，最高可达。2.97Gb/s时120米，1.485Gb/s时140米，270Mb/s时400米 集成的Tx电缆驱动器 支持270Mb/s速度的DVB-ASI 支持SD-SDI、HD-SDI和3G-SDI的视频病态模式 可热拔插 通过串行接口控制，包括 输出回转率（SD或HD/3G） 输入信号检测（RX_LOS） 电压和温度监控 模块信息 低功耗 - 典型的467mW 单电源+3.3V 无铅和符合RoHS标准 操作温度范围：-40°C至80°C 58.5mm x 13.4mm x 8.6mm emSFP封装 支持绞合笼和叠合笼安装
