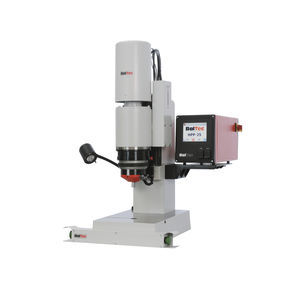

型号RNS181-RC3
过程 径向
力量产生 气动
铆接力 1.80 kN - 6.60 kN
轴/工件直径6.00毫米
过程控制 无
行程 5.00 mm - 30.00 mm
标准版本
公称力6.6 kN @ 6 bar (最大工作压力)
铆钉轴最大直径为6毫米(钢370 N/mm2)。
主轴行程5-30毫米,带0.01毫米测微计刻度和机械行程限制
机器重量:约410公斤
电-气驱动-电源@x@V,@cps
■ 永久润滑的主轴
■ 压力杯和刀架Rp=@mm,用于成型刀具长度Ls=@mm
■ 826725,落地式立柱,包括可调节高度的工作台
■ 颜色:浅灰色RAL 7035
包括
■ RC3-010, RC-30时基控制,连接X1, X2, X3, X20, X21
▪ RC3-X4-02,用于紧急停止的连接(不包括按钮)。
▪ PNP-010-181, RC-30的气动服务单元、润滑和控制包
▪ NZ-201, 可调任务灯,24VDC,LED
▪ 手动压脂机(不包括自动润滑)。
▪ 标准附件和目的地语言的用户手册
**不包括循环启动装置(按钮或脚踏开关)**。
选项
▪ RNS-SE-010,左/右安全面板,在前面打开,NSL-2HD-010机械式2个手按钮,不含E-stop,2个手继电器(用于2个手按钮和E-stop),RC3-X4-01连接
■ RNS-SE-020, 左侧固定面板/右侧门,带安全联锁,光幕,NSL-010脚踏开关,RC3-X4-02接口
▪ RNS-SE-030, 左侧和右侧门,带安全联锁,光幕,NSL-010脚踏开关,RC3-X4-02接口
附加选项
▪ RC3-X5-01, 连接X5 PVM模块(用于控制PNP-PRV-020)。
---
