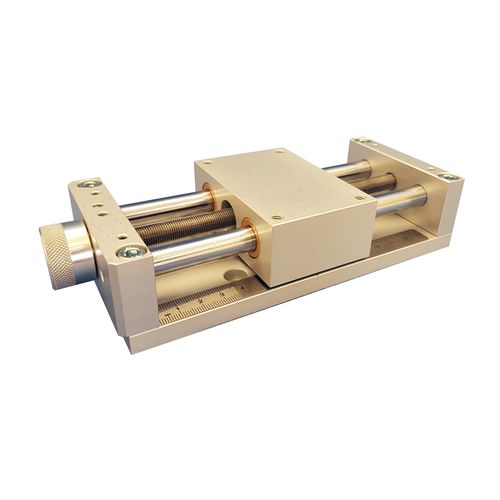

细螺纹定位台 Type 309F
XY 轴YZ手动

细螺纹定位台
细螺纹定位台
细螺纹定位台
添加到我的收藏夹
添加到产品对比表


产品规格型号

方向定位
XY 轴, YZ
类型
手动
轴数量
双轴, 单轴
其他特性
紧凑型, 铝制, 带位置指示器, 细螺纹, 梯形丝杠
运行行程

最多: 200 mm
(7.874 in)

最少: 0 mm
(0 in)

载荷

1 kg, 2 kg, 5 kg
(2.2 lb, 4.41 lb, 11.02 lb)

产品介绍

手动定位台由公制细牙螺钉驱动。 由手柄旋钮驱动。 由青铜轴承上的 2 根杆引导。 工作台坚固耐用,经济实惠。 可与 309B 系列互换。 选项 : 定位指示器 定位夹具 底板(带或不带标尺) 装配在 XY 或 YZ 工作台上 使用手动细螺距螺旋工作台 通过工作台随附的夹紧旋钮进行操作。 位置锁定通过公制螺钉完成,根据可用的通道和空间,可选择 B1 位置(前板上方)或 B2 位置(端板末端)。 可通过机械指示器或底板上的标尺观察位置。 通过两个端板(层叠孔)或用于垂直应用的 "Z 轴 "型端板将其固定在框架上。 手动微调工作台的定位精度 这些工作台的轴向定位精度小于 0.20 毫米(实际为 0.05 至 0.15 毫米),因为在锁定位置后,轴向间隙已基本消除,由于传动轴承中的间隙已消除,因此只剩下螺母系统的轴向间隙。 2 轴或 3 轴手动工作台的组装 手动 XY 工作台中的组合:为了创建一个 XY 交叉工作台,可以使用上工作台的底板将工作台一个安装在另一个上面。 手动 YZ 工作台的组合:"Z 轴 "型号的垂直工作台可直接或通过工作台上的附加螺纹安装在水平工作台的台面上。 手动工作台系列的其他可能性 同样的工作台,100% 可互换,也可采用梯形螺杆:因此螺距更大,这就是 309B/C 型。

---

PDF产品目录

该产品还没有PDF产品手册
