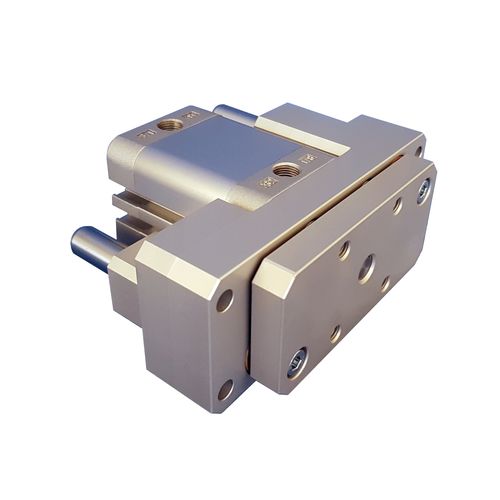

滚珠线性导向装置 Type 34*EC/EF

紧凑型用于起重器气动式

非常紧凑、经济的直线导轨装置，用于 ISO 21287 直径 25 至 50 的气缸（不提供气缸）。 可进入气缸的侧面传感器槽。 青铜轴承、球衬套或聚合物轴承上的短导轨。 适用于紧凑型导轨气缸应用，同时保留 ISO 气缸。 可选项： - 通过主体固定 - 侧面固定 - 防腐蚀型 用于 ISO 21287 气缸的 2 种系列直线导轨单元： 根据行程和侧向力的不同，可提供 2 种范围的 ISO 21287 气缸杆导向装置。 .34*EC 系列是最紧凑的型号，气缸杆直接与前板刚性连接。因此，该型号仅限于行程不超过 50 毫米的气缸。 .34*EF 系列在气缸杆和前板之间采用浮动杆连接。该型号可用于行程较长的气缸（建议最大行程为 100 毫米）。 带导向装置的 ISO 21287 气缸或紧凑型导向气缸？ 对于行程小于 50 毫米和中等侧向力的情况，使用 ISO 21287 气缸和 34*EC 系列导向装置比使用紧凑型导向气缸更有优势。事实上，这种解决方案的成本要低 30%，从长远来看也更经济，因为我们只需更换气缸，而无需与供应商联系，因为气缸符合 ISO 21287 标准。 导向装置的前端固定也是一个优势，特别是在输送解决方案中。
