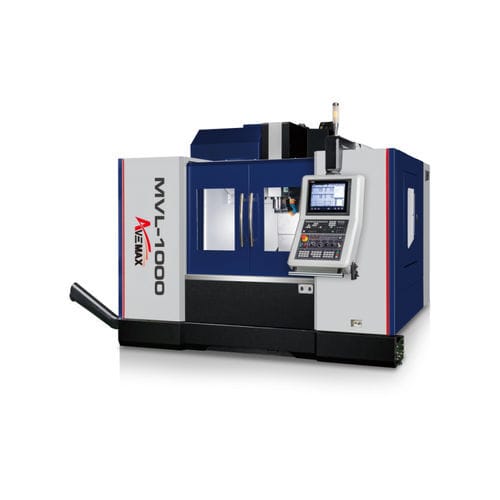

3轴CNC加工中心 MVL-1000
立式BT4024工具

3轴CNC加工中心
3轴CNC加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
3轴
卧式/立式
立式
主轴头
BT40
工具数量
24工具
其他特性
直接传动, 高精度, 线性电动机式
X轴

1,020 mm
(40.16 in)

Y轴

610 mm
(24.02 in)

Z轴

610 mm
(24.02 in)

转速

8,000 rpm
(50,265 rad.min-1)

X轴进给速度

36 m/min

Y轴进给速度

36 m/min

Z轴进给速度

24 m/min

最大台面负荷

800 kg
(1,764 lb)

工具重量(最大)

7 kg
(15.4 lb)

总重量

5,000 kg
(11,023.11 lb)

整体长度

4,555 mm
(179.3 in)

整体宽度

3,830 mm
(150.8 in)

总高度

2,703 mm
(106.4 in)

产品介绍

直线导轨提供快速平稳的运动,确保出色的加工效果和高精度。 轴电机与滚珠丝杠直接耦合,具有高效运动控制、快速响应和低噪音的特点。 每个接触滑动表面都涂有 Turcite-B,可最大限度地提高滑轨的耐用性,并具有最佳的阻尼系数。配合表面经过精密的手工刮削,以增加平面度,提高整个组件的几何精度。 三轴上的伸缩式钢制滑道盖可保护滑道和滚珠丝杠免受切屑和冷却液的侵蚀。 工作台 工作台尺寸 - 1120 x 600 毫米 工作台 T 型槽(尺寸 x 数量)- 18 x 5 毫米 行程 主轴头至工作台表面 - 150~760mm 进给速度 切削进给速度 X/Y/Z - 10/10/10M/min 刀具弹匣 最大刀具直径 - 满刀:80 毫米/次空刀:150 毫米 最大刀具长度 - 300 毫米 其他设备 水箱容量 - 400L 切屑输送机 - 螺旋式 润滑系统/油箱容量 - 容积式/4.09 升 气源 - 0.6Mpa 电源要求 - 20KVA

---
