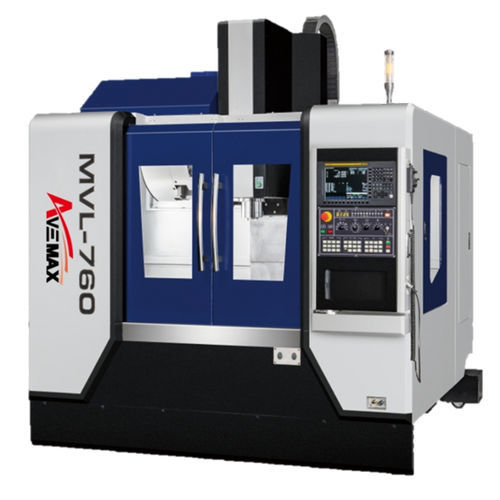

3轴CNC加工中心 MVL-760立式BT4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 24工具
- 其他特性
- 直接传动, 高精度, 线性电动机式
- X轴
760 mm
(29.92 in)- Y轴
406 mm
(15.98 in)- Z轴
508 mm
(20 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X轴进给速度
48 m/min
- Y轴进给速度
48 m/min
- Z轴进给速度
36 m/min
- 最大台面负荷
440 kg
(970 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
2,900 kg
(6,393.41 lb)- 整体长度
3,654 mm
(143.9 in)- 整体宽度
3,543 mm
(139.5 in)- 总高度
2,592 mm
(102 in)
产品介绍
直线导轨提供快速平稳的运动，确保出色的加工效果和高精度。
轴电机与滚珠丝杠直接耦合，具有高效运动控制、快速响应和低噪音的特点。
每个接触滑动表面都涂有 Turcite-B，可最大限度地提高滑轨的耐用性，并具有最佳的阻尼系数。配合表面经过精密的手工刮削，以提高平面度和整个组件的几何精度。
三轴上的伸缩式钢制滑道盖可保护滑道和滚珠丝杠免受切屑和冷却液的侵蚀。
工作台
工作台尺寸 - 915 x 400 毫米
工作台 T 型槽（尺寸 x 数量）- 14 x 3 毫米
行程
主轴头至工作台表面 - 102~610mm
进给速度
切削进给速度 X/Y/Z - 10/10/10M/min
刀具弹匣
最大刀具直径 - 满刀：80 毫米/次空刀：150 毫米
最大刀具长度 - 300 毫米
其他设备
油箱容量 - 220L
切屑输送机 - 螺旋式
润滑系统/油箱容量 - 容积式/4.09 升
气源 - 0.6Mpa
电源要求 - 20KVA
---
