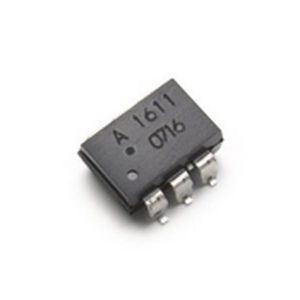

明装静态继电器 ASSR series

MOSFET高电压

Avago Technologies 照片 MOSFET 固态继电器系列包括一个 AlGaAs 红外发光二极管 (LED) 输入级，光学耦合到一个高压输出检测器电路，具有高绝缘电压和高共模抑制 (共模抑制)，可在噪声环境中实现输出瞬态抗拒。 该检测器由一个高速光伏二极管阵列和驱动电路组成，用于开关两个分立高压 MOSFET。 单通道配置（ASSR-1218、ASSR-1219、ASSR-1410 和 ASSR-1411）相当于 1 种 A 型机电继电器（EMR），双通道配置（ASSR-1420）相当于 2 种 A 型机电继电器。 它们提供 4 引脚 SO、6 引脚 DIP、8 引脚 DIP 和鸥翼表面贴装，用于 DIP 封装。 ASSR-14XX 电气和开关特性在-40° C 至 85° C 的温度范围内指定，它们用于信号的通用开关和低功耗AC/DC 负载。 ASSR-1219 支持仅交流/直流和直流输出连接。 对于仅直流连接，输出电流 Io 增大至 0.4A，导通电阻 R (ON) 减小至 2.5Ω。 ASSR-1411 支持仅交流/直流和直流输出连接。 对于仅直流连接，输出电流 Io 增加至 1.2A，导通电阻 R (ON) 降低 0.5Ω。
