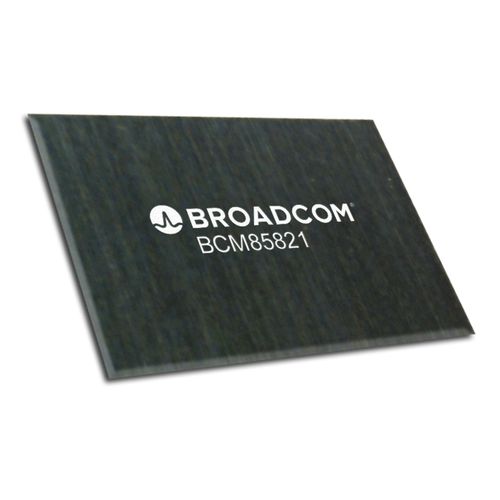

以太网收发模块 BCM85821

Broadcom® BCM85821 是业界性能最高、功耗最低的 800GbE PAM-4 PHY 收发器，能够以 113 Gbaud 的速率驱动四通道 226-Gb/s PAM-4，同时支持 400G DR1.2 和 1.6T DR4.2。 BCM85821 利用市场领先的 5 纳米 PAM-4 PHY 收发器技术平台（已通过 BCM85812 验证），为加快 1.6T OSFP-XD 光模块的可用性提供了途径。先进的 Broadcom DSP 技术和均衡技术可补偿光损伤，同时保持全球最低功耗的可插拔光模块和协同封装光解决方案，从而实现 51.2-Tb/s 和更高密度交换 ASIC 的部署。 BCM85821集成了高度差异化的功能集，包括市场领先的FEC功能选项和客户端交换机ASIC SerDes互操作性，为市场提供了无与伦比的竞争优势。 在 800GbE 模式下，BCM85821 可将客户端 106 Gb/s 的 8 个通道转换为 226 Gb/s 的 4 个通道，以驱动 OSFP-XD 外形模块内的下一代高密度光 PAM-4 链路。 BCM85821 的客户端还具有交叉条，便于在 PCB 中布线。片上时钟合成由低成本的 312.5 MHz 或 625 MHz 基准时钟通过高频率、低抖动相位锁定环路完成 功能特点 单芯片 4 × 200G PAM-4 PHY 通过光纤驱动 800GbE 客户端：8 × 106G PAM-4 线路侧：4 × 226G PAM-4（带 2 位填充的 128,120 内码） 支持前向齿轮箱，向后兼容 400G 光模块
