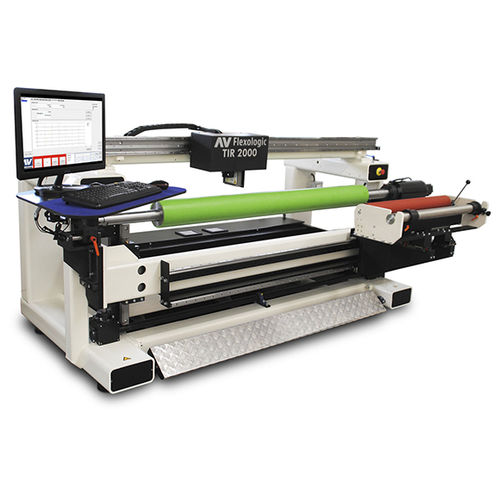

激光测量系统 TIR

自动用于生产线高速

TIR测量系统是2015年国际印刷与创新奖的得主。它通过测量表面的 "三维景观 "来分析印刷套筒或滚筒的质量。这些信息使人们对印刷套筒或滚筒的状况有了全面的了解。有了这些信息，TIR就能建立起库存中每个印刷套筒或滚筒的确切状况的记录。随后，印刷套筒可以在正确的预设下被放入印刷机。 分析和解释数据 对测量的数据进行水平和垂直方向的分析，并给出。 - 一个总的平均数 - 最大和最小值 - 失圆度 - 整个套筒的地形图 实际测量的数据被添加到套筒的记录中。操作员还可以打印出套筒地形图的质量报告。 高质量的激光器进行测量，精度为5微米。TIR系统的精度可以监测导轨和轴的全长之间的距离。它对任何不规则的地方进行校准，以确保微米级的精度。产生一份完整的报告，以跟踪任何不规则的情况。操作员可以预先设定特定的公差，以确定套筒是否仍可使用。 检查每个套筒的确切状况的能力对于在印刷机上以最小的压力设置进行高速生产是至关重要的。磨损或损坏的套筒很容易被发现，这可以防止印刷机中与套筒质量不好有关的停机。它还有助于建立一个适合使用的套筒的库存。
