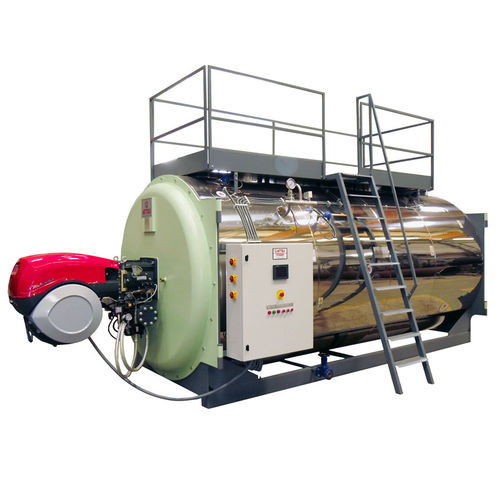

S 型锅炉是一种卧式热水锅炉、火管式三段式锅炉,带有反向火焰和完全由锅炉内的水冷却的烟室。该锅炉专为使用沼气而设计。
S 系列锅炉的结构保证了在低烟气温度下的高输出和高效率,从而减少了污染排放。
设计的主要技术要素包括
形状的精心设计,确保燃烧体积和热交换表面之间的最佳比例 - 材料的选择,延长锅炉的使用寿命。锅炉采用加压燃烧,有三条烟道,水平圆筒结构,火焰在炉膛内逆转,完全冷却;燃烧器产生的火焰在外围向前方逆转,烟气在此处进入管束,涡轮形成漩涡路径,通过对流增加热交换。
离开管束后,烟气进入后腔并被输送到烟囱。锅炉配有一扇门,门上的铰链可以翻转,以便向右或向左开启,门的高度和深度均可调节。
由于采用了大厚度的隔热材料以及前后门隔热材料,因此辐射热量损失较低。隔热层由一层厚厚的低传导性高密度材料组成,外层为不锈钢金属外壳。
---
