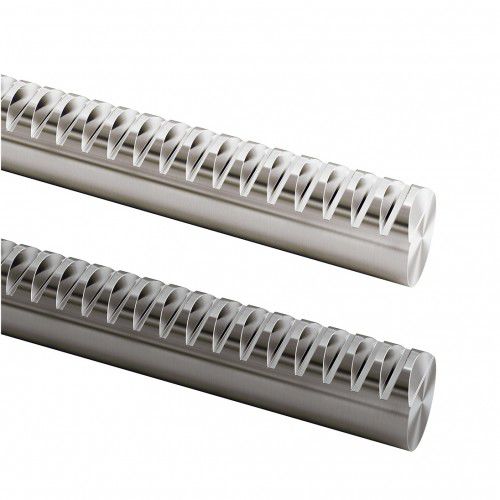

直齿齿条 HPR series

螺旋钢精准

Q6-质量等级 6 技术数据： 根据亚特兰大标准（29 xx xx0）根 据亚特兰大标准（29 xx xx5）可热处理钢（29 xx xx5）使用 亚特兰大高性能硬化工 艺硬化的牙齿和研磨 硬化后四面研磨 总间距误差 GTF 1000 ≤ 0,036 毫米 19°31'42 英寸螺旋和直齿系统 模块 2 至 4 长度 最大 可达 2000 毫米。每小齿轮接触的进给力 高达 409,0 kN Q7-质量等级 7 技术数据：根据亚特兰大标准牙齿硬化的热处理钢 性能 硬化过程和研 磨硬化后各侧接地 总间距误差 GF/1000 ≤ 0,052mm 19°31'42 英寸螺旋和直齿系统 模块 2 至 10 长度 2000 毫 米每小齿轮接触最大进给力高达 287,0 kN 圆机架 Q7-质量等级 7技术数据: 材料:E TG 88 ACC. DIN 17210 淬火和回火 800-950 N/mm² 轮廓接地 总间距误差 GF/1000 ≤ 0,016 毫米 模块 1 至 4 长度 2000 毫 米每小齿轮接触最大进给力最大可达 13,7 千牛顿
