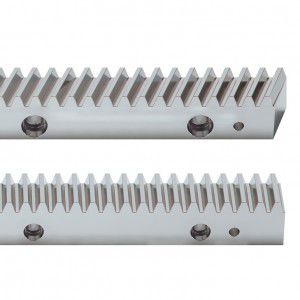

斜齿齿条 UHPR series

钢精准磨削

Q3-质量级别 3 技术数 据：经亚特兰大标准的可热处理钢，采 用亚特兰大高性能硬 化工艺硬化，并 在硬化后四面研磨， 有效总间距误差（20°）签名 总间距误差 GTF 1000 ≤ 0,012mm 19°31'42 英寸螺旋和直齿系统 模块 5 至 12 长度 最大 1000 毫米。每个小齿轮接触进给力高达 409,0 kN Q5-质量等级 5 强线 技术数据： 根据亚特兰大标准 齿壳硬化并 研磨所有硬化后侧 带有有效总间距误差 (20°C) 总间距误差 GF/1000 ≤ 0,026 毫米 19°31'42 英寸螺旋和直齿系统 模块 3 至 6 长度 1000 毫 米。每小齿轮接触最大进给力可达 131,5 千牛
