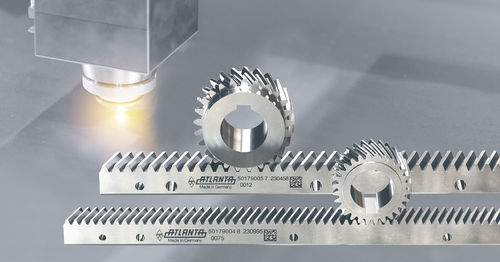

直齿齿条 50179004
精准线性高性能

直齿齿条
直齿齿条
添加到我的收藏夹
添加到产品对比表


产品规格型号

齿形
直齿
其他特性
精准, 线性, 高性能
长度

1,000 mm
(39.37 in)

产品介绍

我们新的UHPR(超高精度齿条)齿条结合了两方面的优点--整体节距误差中齿形的非凡质量和极低的齿厚波动。两者都确保了高定位精度和小齿轮与齿条之间尽可能小的线性间隙的设置。同时,附属的特征是以工艺优化的方式产生的,因此,以有吸引力的价格创造了一个具有非凡质量的齿条。 特别为需要精确定位、高重复性和非常高的精度的应用而开发。如激光切割系统或加工铝型材的机器需要精确的驱动系统。UHPR齿条是这种对价格敏感的驱动系统的重要组成部分,因此注定要用于此类应用。与高精度的ATLANTA齿轮和ATLANTA伺服角度齿轮装置相结合,可以实现极低的反冲和平稳运行的齿条驱动。相信 "ATLANTA制造 "的齿轮齿条传动装置 新型UHPR齿条的特点 模块2和3 最大进给力:19,5 kN(m=2)或28,5 kN(m=3)。 总间距误差GTf/1000mm = 0,030mm 齿厚公差 -15µm 表面硬化钢符合ATLANTA-标准,具有最大的硬度和高抗磨损性。 齿部采用ATLANTA高性能淬火工艺进行淬火。 齿条四面研磨,以达到最大的精度和最小的学习间隙

---

PDF产品目录

该产品还没有PDF产品手册
