高达150MS/s模数转换器 6084-2105

单通道双通道14位

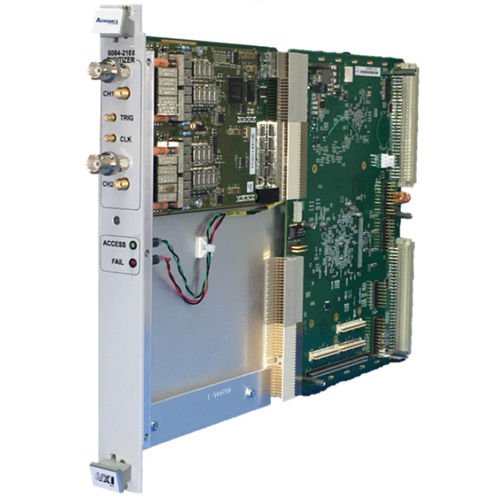

Astronics Test Systems™ 6084-2105数字化仪是一个VXI模块，推荐用于需要提高精度或替换过时仪器的VXI系统。它包含两个125MS/s，14位的数字化仪通道。在较低的电压范围内，信号采集的最大带宽为60 MHz，在高达32 Vpk-pk的范围内为32 MHz。最大输入电压摆幅为256 Vpk-pk。 产品信息 宽动态范围采样 6084-2105双通道数字转换器对单端（SE）或差分（DIFF）波形进行采样，频率高达60 MHz，振幅范围为250 mV至256 V。强大的采集引擎 6084-2105触发系统支持正常、预触发和后触发（延迟）采集，同时保留32Meg/ch的采样存储器。采集可以通过以下方式之一开始：软件触发、外部触发，或通过通道1或通道2的正负边沿。所有的输入范围都被一个可编程的偏移电压完全覆盖，这使得它可以以最大的分辨率放大所需的振幅范围。测量值在250 mVpk-pk时的直流精度为±1.2 mV，在256 Vpk-pk时为±0.65 V。在10MHz时，典型的SNR为62dB，THD仅为70dB。 这种在一个产品中出色的直流和交流性能的罕见组合，使2105在从器件鉴定到生产测试的应用中非常有用。一个内置的高稳定电压源为内置的软件校准提供参考。
