VXI基板 1260-100

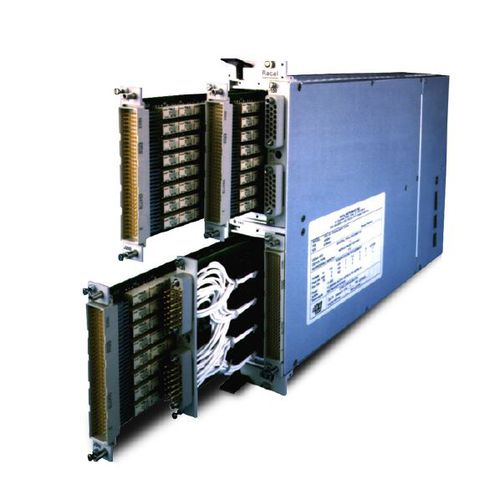

模块化 VXIbus 交换机载体 Adapt-a-Switch™ 平台是一种革命性的模块化交换机系统，在两个插槽的 C 型 VXIbus 模块中提供了前所未有的密度和灵活性。 在双插槽、C 型 VXIbus 模块中提供了前所未有的密度和灵活性。 Racal Instruments™ 1260-100 交换机载体可容纳多达六个插入式交换机卡，提供最佳的交换解决方案，同时减少 ATE 尺寸要求。 目前可提供的配置包括分立继电器、多路复用器、矩阵、功率继电器、射频开关和数字测试单元。 产品信息 为简化配置，Adapt-a- Switch™ 插件可直接从 1260- 100 的前面板轻松插入，而无需从 VXIbus 机箱中移除载体模块。现场升级或修改可快速轻松地完成。此外，还可在单个插件级别上进行疏通，最大限度地降低系统支持成本。1260-100 提供一条模拟总线，用于连接两个或多个插件。这使得大型多路复用器和矩阵可以通过软件控制进行动态配置。EMI/RFI 屏蔽消除了插件之间的串扰和辐射，确保了低噪声性能和信号完整性。安装在 1260-100 中的 Racal Instruments™ Option 01T 接口可使用基于寄存器和基于消息的模式控制 12 个 Adapt-a-Switch™ 插件卡。有关规格和产品特性，请参阅 Option 01T 数据表。1260-100 支持基于 Microsoft Win32® 应用程序编程接口的 VXIplug&...y 框架，包括 LabWindows™/CVI 和 LabVIEW™ 的驱动程序。
