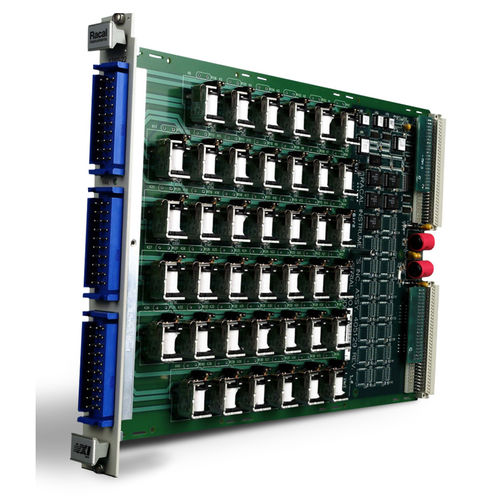

继电器转换开关模块 1260-22

Racal Instruments™ 1260-22是一款40通道、SPST、大功率开关模块，设计用于自动测试系统中交流和直流电源等大电流源的开关和路由。 1260-22的开关电流最高可达20A，交流或直流，电压最高可达250VDC或250VAC。最大功率处理是600WDC或每通道4800VA。 1260-22的设计减少了外部元件、配置跳线和故障安全装置。内部跳线的规定有利于1x2和/或1x4多路复用器的配置，减少外部接线。浪涌抑制器很容易安装在模块上，简化了系统集成。 一个外部紧急复位开关可以连接到1260-22的前面板连接器上。外部开关提供了一种方法来即时打开1260-22上的所有通道，以及连接到同一选件01T的所有卡。这有助于确保高电流应用中的安全开关。 基于消息和寄存器的Option 01T接口控制1260-22。请参考适用的Option 01T数据表，了解规格和产品特性，如包括、排除和扫描列表；继电器线圈电流监测；以及用户定义的路径名称和复位状态。 主要特点 - 40个通道的SPST高功率开关 - 用于电源和电流源的开关 - 开关量高达20A，交流或直流 - 外部 "紧急复位 "开关的接口，可打开所有通道 - 可重新配置为多路复用器：五个4×1加十个2×1 - 增加分流接触保护元件的规定
