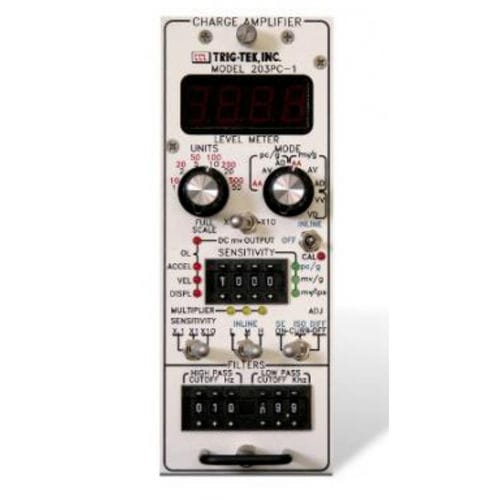

信号放大器 Trig-Tek™ 203PC-1

载荷数字机架式

Trig-Tek™ 203PC-1, -2电荷放大器与高温下的加速度计一起工作。 在可能遇到热释电效应的地方使用加速器。 产品信息 Trig-Tek™ 203PC-1和203PC-2的频率范围从3Hz到40,000Hz。它们对10g加速度输出信号进行双积分，提供速度和位移输出。四个位置的拇指轮敏感度控制与一个三位置的切换开关相结合，可容纳敏感度为0.100至199.9 pC/g、mV/g或mV/ips的拾音器。模式 "开关可选择 "pC/g"（"AA"、"AV "或 "AD"）、"mV/g"（"AA"、"AV "或 "AD"）、或 "Vel"（VV或VD）。直流输出开关选择 "X1 "或 "X10"，在 "直流输出 "处选择g、ips或MIL。外部 "校准 "信号可以通过前面板开关或 "校准 "控制输入（后面板）来选择。低通滤波器的截止频率为100赫兹至19.9千赫兹，步长为100赫兹，高通滤波器的截止频率为1至999赫兹，步长为1赫兹。数字式前面板仪表显示选择 "10"、"20"、"50"、"100"、"200 "或 "500 "g's Pk或 "1"、"2"、"5"、"10"、"20"、"50 "ips或MILS Pk的满刻度（FS）水平。203PC被包装成一个插入式模块。可提供单模块机箱和六模块机箱 当选择 "mV/ips "时，放大器将在 "Curr-On "时使用ICP型速度拾音器，或在 "Curr-Off "时使用标准速度拾音器。一个 "直流输出 "开关允许选择 "X1"、"X10"、"10 mV/g "或 "100 mV/ips "或MIL在 "直流输出"。一个 "外部校准 "信号可以通过前面板的 "模式"/"单位 "开关或 "校准 "控制输入（后面板）来选择。
