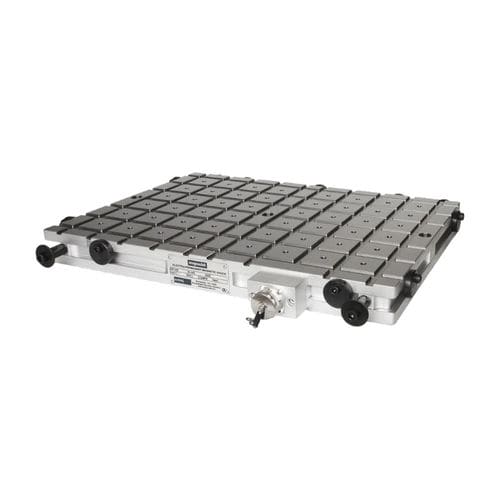

永磁方格电磁卡盘 Magnaslot 50 | Magnaslot 75

矩形用于铣削用于大型零件

获得专利的(EPM)电永磁卡盘采用实心钢顶和方极技术，是铣削的完美夹持方案。 每一个磁极都被相反的磁极所包围（国际象棋模式）。因此，磁力在X轴和Y轴上流动。用于充磁和退磁的电流冲力 是非常节能的。通过使用固定和移动磁极扩展，可以补偿未加工或弯曲的工件的粗糙度。此外，还可以防止失真。 应用。 - 夹持用于铣削的小型和大型工件 - 夹持无振动、无变形 - 平面平行度为0.02/1000毫米及以上的加工精度 专业优势。 - 通过扩展杆的方式，在一个夹具中可以实现全方位的5面加工和无变形夹持 -> 通过给定的杆数，卡盘可以覆盖3个固定杆和多个移动杆，用于粗加工。如果已经加工好的一面被夹紧，那么只有固定的杆子延伸部分可能是有利的 - 设置时间减少到最低限度，从而提高了生产率 - 震动小，刀具寿命更长，加工精度更高 - 获得专利的实心顶盖最能抵御热切屑和冷却液，也有利于散热 选项。 - 控制器和扩展杆见附件 特点。 杆子尺寸 50 x 50 mm - 每极的粘附力≥400公斤 - 磁场穿透力达15毫米 - 至少有2个交替的磁极必须至少被部分覆盖才能获得任何动力 - 覆盖的磁极越多，磁力越强 电极尺寸 75 x 75 mm - 每极的粘附力≥900公斤 - 磁场穿透力达24毫米
