处理器系统
BIOS - AMI SPI 256 Mbit
外形尺寸

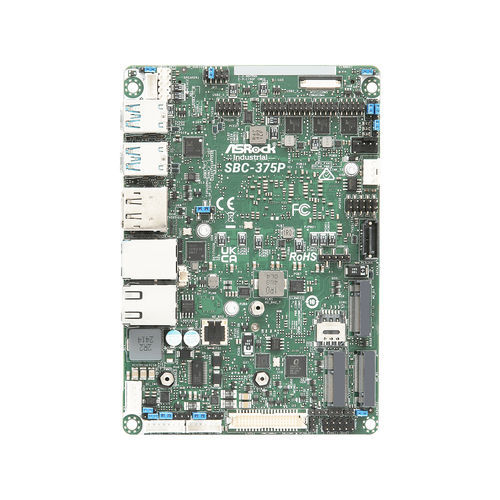

尺寸 - 3.5 "SBC (5.8 英寸 x 4 英寸 x 0.94 英寸,14.7 厘米 x 10.2 厘米 x 2.40 厘米)
插槽 - 1 x 262 针 SO-DIMM
图形
控制器 - Intel® Arc™ 图形
HDMI - HDMI 2.1 TMDS
最高分辨率可达 4096 x 2160@60Hz
Dis...yPort - DP 1.4a
最大分辨率可达 4096 x 2160@60Hz
LVDS - 双通道 24 位,最高 1920 x 1200@60Hz
(与 eDP 共用连接器)
eDP - 最高分辨率可达 1920 x 1080@60Hz(与 LVDS 共用连接器
(与 LVDS 共用连接器)
多显示器 - 四显示器(包括来自 Type-C 的 2 路输出)
扩展插槽
SIM 插槽 - 1 x SIM 插槽,连接至 M.2 键 B
音频
接口 - Realtek ALC256 HD,高清音频。
以太网
控制器/速度 - LAN1:Intel® I226LM,10/100/1000/2500 Mbps,支持 vPro
局域网 2:英特尔® I210AT,10/100/1000 Mbps
后部输入/输出
HDMI - 1 x HDMI 2.1 TMDS
Dis...yPort - 1 x DP 1.4a
以太网 - 1 x 1 千兆位 LAN
1 x 2.5 千兆 LAN
USB - 2 x USB 3.2 Gen2
2 x USB 3.2 Gen2x2(Type-C,5V/3A,支持 DP 1.4a 显示输出)
内部连接器
USB - 4 x USB 2.0(2 x 2.54 间距针座)
COM - COM1、COM2、COM3(RS-232/422/485)
GPIO - 4 x GPI、4 x GPO
LVDS - 1(带 LVDS/eDP 信号的连接器,由 BIOS 切换)
SATA PWR 输出 - 1
扬声器接头 - 1
MIPI 相机接头 - 1
安全性
TPM - TPM 2.0 板载 IC
存储
M.2 - 1 x M.2(Key M,2242/2280),PCIe Gen4 x4,用于固态硬盘
1 x M.2(Key M,2242),PCIe Gen4 x4,用于固态硬盘
SATA - 1 x SATA3(6Gb/秒)
RAID - Intel® VMD RAID 0/1
**由 PCIE 接口支持
PCIE 接口:M.2 密钥 B + M.2 密钥 M1/2 或 2*M.2 密钥 M
---
