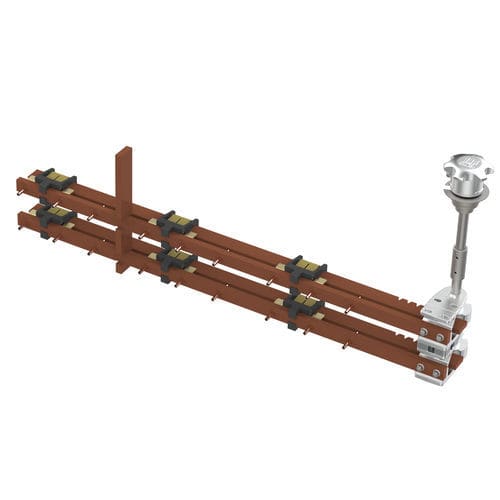

三相断电分接开关 HZ-01

用于油浴变压器工业13工位

用于油浸式变压器的HZ型无载分接开关 星形-三角形2级 管状固定触点 最大30A 内径Ø3.1 20 kV 每个位置设置2.5%。 带铝制旋钮的控制装置 可用的变体 : - 电压等级：20 kV / 30 kV - 电流：30 A / 63 A / 150 A 30 A / 63 A : 管状固定触点，内径 Ø3.1 / Ø5.1 150 A : 管状固定触点或螺纹固定触点 - 可拆卸 - 根据要求，在固定/移动/公共触点上镀银 - 可选图表 : 桥式、每相公共输出、串联-并联、星形-三角形、多级...。 - 位置数 : 2到7个位置 - 超过7个位置的特殊要求 - 定制轴的长度 - 带铝制旋钮或手柄的控制装置 - 根据要求，在旋钮或手柄上有铝制保护罩 直接驱动操作，从油箱的侧壁或变压器的盖子上操作 固定在油箱或盖板上，或变压器的活动部分。 - 通过螺栓将主支架固定在油箱、盖板或变压器的活动部分上 - 通过在油箱、盖板或变压器的活动部分上用螺栓固定额外的支架（金属支架或绝缘钩）。 - 在变压器罐体或盖板上焊接传动轴凸台 订购时要求轴的长度，没有长度限制。 可提供多级（相同或不同）的双联装置 额定电流 : - 30A，管状固定触点直径为3.1 x 5.0毫米 - 63 A，管状固定触点直径为5.1 x 7.0毫米 - 150 A，带可拆卸管状触点
