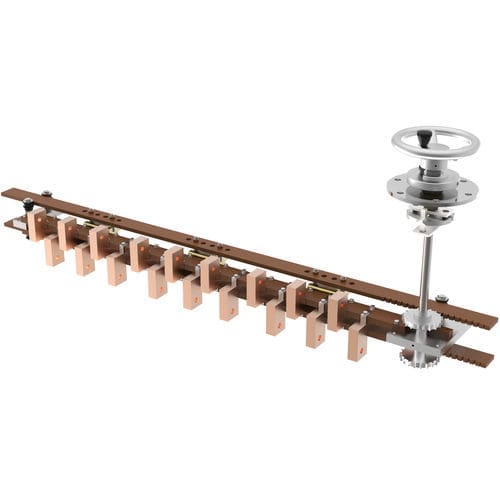

三相断电分接开关 HI-01

用于油浴变压器工业13工位

用于油浸式变压器的HI型无载分接开关 桥式5位 旗形固定触点 最大1250A 20 kV 每个位置设置2.5%。 带铝轮的控制装置 可用的变体 : - 电压等级：20 kV / 30 kV / 45 kV / 60 kV - 电流。每级最大1250A - 多级3750A - 旗形固定触点 - 根据要求，固定/移动/公共触点可进行镀银处理 - 可用图表：桥式、串并联、星三角、每相公共输出、星形带中性点输出、多级... - 位置数 : 2到7个位置 - 超过7个位置的特殊要求 - 定制轴的长度 - 控制装置在盖子上或在变压器的墙上 - 轮子在人的高度 - 带微动开关NO/NC的机械锁 - 位置信号微动开关 通过联轴器操作直接驱动，从油箱的侧壁或变压器的盖子上驱动 可在人的高度进行遥控，用于油箱顶部或底部或变压器盖上的轴交叉。 固定在油箱上，或盖子上，或变压器的活动部分。 - 通过螺栓将主支架固定在油箱、盖板或变压器的活动部分上。 - 控制装置法兰用螺栓固定在变压器油箱或盖板上 订购时需要的轴的长度（设计可能根据所需的距离而变化）。 可提供几级（相同或不同）的双联装置 电流额定值 : - 1000 A，带旗形触点 - 1250A，带旗形触点 - 可以将相同的板子并联起来，以获得更大的电流
