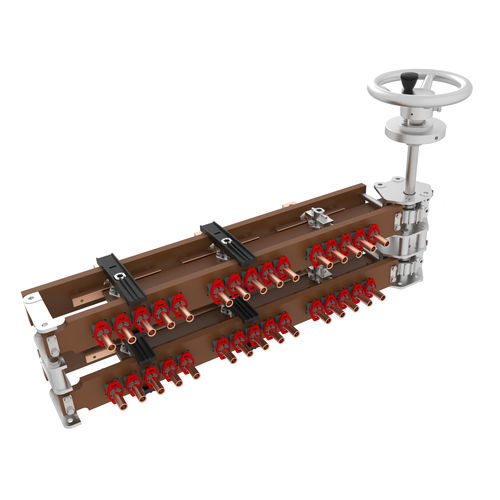

三相断电分接开关 FII-02

用于油浴变压器工业17工位

用于油浸式变压器的FII型无载分接开关 每相公共输出 5位2级 管状固定触点 最大400A 20 kV 每个位置设置2.5%。 带铝轮的控制装置 可用的变体 : - 电压等级：20 kV / 30 kV / 60 kV - 90 kV（根据特殊要求 - 电流 :最高可达400A - 固定触点管状、旗状、螺纹...。 - 根据要求，在固定/移动/公共触点上镀银 - 可选图表：桥式、串并联、星三角、每相公共输出、星形带中性点输出、多级... - 位置数 : 2到9个位置 - 超过9个位置需要特殊要求 - 带手柄的控制装置 - 手柄上的铝制保护罩，可按要求提供 - 定制轴的长度 - 控制装置在盖子上或在变压器的墙上 - 轮子在人的高度 - 带微动开关NO/NC的机械锁 - 位置信号微动开关 直接驱动或通过联轴器操作，从油箱的侧壁或变压器的盖子上。 可在人的高度进行遥控，用于油箱顶部或底部或变压器盖上的轴交叉。 固定在油箱上，或盖子上，或变压器的活动部分。 - 通过螺栓将主支架固定在油箱、盖板或变压器的活动部分上。 - 在变压器油箱或盖板上焊接驱动轴凸台，或在变压器油箱或盖板上用螺栓固定法兰。 订购时需要的轴的长度（设计可能因所需距离不同而不同）。 可提供几级（相同或不同）的双联单元 电流额定值：所有额定值高达400A，带可移动触点（管状、扁平或旗状）。
