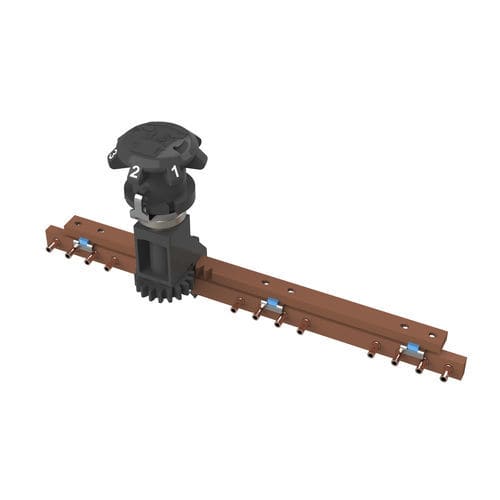

三相断电分接开关 HR-01

用于油浴变压器工业7工位

用于油浸式变压器的无载分接开关HR 桥式3位 管状固定触点 30 A 内径为Ø5.1的固定触点 20 kV 每个位置设置2.5%。 带聚酰胺旋钮的控制装置 可用的变体 : - 电压等级：20 kV和30 kV - 电流：30 A / 63 A 内部直径为Ø3.1 / Ø5.1的固定触点 - 可用图表 : 桥式、每相公共输出、串并联、星三角、多级...。 - 位置数 : 2至7个位置 - 有6种高度的支架：70、100、130、150、170和200毫米 - 带聚酰胺或铝制旋钮的控制装置 - 根据要求提供铝制保护罩 直接驱动操作，从油箱的侧壁或变压器的盖子。 通过螺栓将主支架固定在油箱或变压器盖上（油箱或变压器盖上的孔直径为20毫米）。 主支架有6个可用高度（L=70, L=100, L=130, L=150, L=170, L=200）。 可提供几级（相同或不同）的双联装置。 额定电流 : - 30 A，管状固定触点直径为3.1 x 5.0毫米 - 63 A，管状固定触点直径为5.1 x 7.0毫米
