光学测量系统
3D2D自动

光学测量系统
光学测量系统
添加到我的收藏夹
添加到产品对比表


产品规格型号

所用技术
光学, 3D, 2D
运行模式
自动
所测量的产品
PCB印刷电路板
应用
用于控制
其他特性
智能

产品介绍

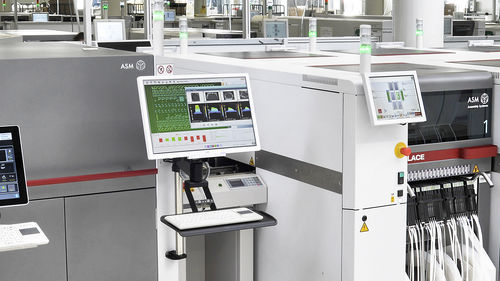

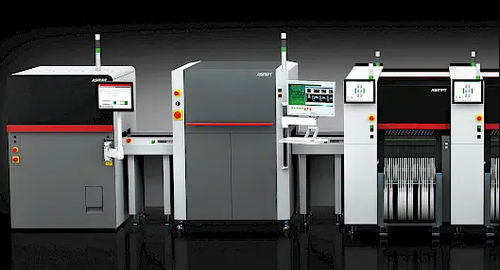

Process Lens是一款集高精度、高灵活性、具备5D检测系统的SPI,得益于它的智能算法,Process Lens可以针对不同的测量内容,进行准确的检测。 • 创新:采用800万或2000万(标准版和高清版)数字可控微镜的DLP芯片进行莫尔图案投射 • 快速可靠:与传统SPI系统相比,最多可缩短70%的检查时间,最多可减少80%的误报率 • 高精度:分辨率可达10μm,速度和精度不与Process Lens互斥 • 测量:可测对象包含锡膏、红胶、异物、灰尘等,能在检测视场内,自动过滤干扰被测主体的噪点 由于Process Lens提供了从离开印刷机的第一个板开始的数据和趋势的持续反馈,您甚至可以在第一个错误发生之前及时采取对策:真实和准确的工艺数据确保高效和有效的流程优化。 WORKS Process Expert 当您将Process Lens与WORKS Process Expert软件相结合时,您将获得世界上第一个自我工艺学习的在线专家系统,具有完全自主的印刷过程控制和优化。 创新的技术确保了最大的精度和速度。与ASM Process Engine相结合,ASM Process Lens的功能远远超过了传统的SPI和闭环控制系统。 • 3D和2D检测技术,提高测量精度和可靠性 • 创新的摩尔条纹投射方式,标清相机拥有800万个可动微镜,高清相机拥有2000万个可动微镜 • 行业内最低失败率,缺陷零容忍 • 最大的检测精度可以大大减少操作员的干预和线停 • 添加专家系统软件Process Engine进行自动流程优化 • 可用于单轨或双轨 • Process Lens读取墨点和测量印刷过的电路板。每一个小板的状态会被密传到接下来的SIPLACE贴装机器并且元件只会被贴装在好的小板上 • 用户可以在SPC中通过良率和工艺过程管制图对印刷制成进行分析 • 通过IPC-HERMES-9852和ICP-CFX加强集成化智慧工厂的连接

PDF产品目录

该产品还没有PDF产品手册
