极化测量系统 SIPLACE X

电阻直接接触视觉

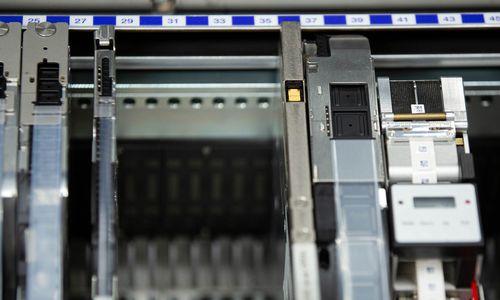

汽车行业的电子产品制造商对质量标准要求很高。SMT生产线上的上料验证和图像处理系统可确保物料得以正确设置，在视觉上元件与其描述相符。但是如果元件的电气属性本身是错误的，那会发生什么呢？ 错件的常见原因包括来料错误，或将物料安装或拼接到了错误的供料器上。由于供应链问题，料盘上的元件来自不同批次或不同的供应商，这也可能导致错误。即使看起来完美的元件也可能具有错误的电气属性，或者甚至是错件。SIPLACE测量供料器能提供有效的保护，预防错误贴装。 性能 •按需进行CRDL测量或者对元件的电阻、电容、二极管或者电感进行验证 •通过接料作业或者换线操作自动触发测量周期 •占用空间最小 •通过标准的供料器接口进行数据通信 •可在SIPLACE Pro中编辑所有的测量参数和容差 •自动校准 •通过SIPLACE Service可提供再校准的认证 •提高了工艺的稳定性 可快速轻松添加的解决方案 因为针对贴片机的电气验证系统须快速而轻松地添加到生产线，所以ASMPT的SIPLACE测量供料器适配标准的8 mm供料器槽，在贴片头上特殊测量吸嘴的帮助下，元件被放到供料器顶部镀金接触面上，这样就可以验证其电气属性。接触位置会自动变化，这样测量元件时就不会总是接触同一个地方，从而延长了接触面的寿命。该测量供料器能够测量元件的范围从0.6 mm × 0.3 mm 到 6.0 mm × 3.2 mm。
