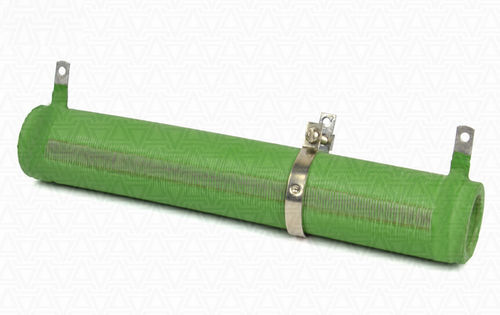

绕线电阻 APT 160W 3.9R - 100K

电流交流直流

APT（可调式涂漆管状电阻器）系列绕线可调（稳压、可变）大功率电阻器，耗散功率 160W，额定阻值从 3.9 欧姆到 100 千欧。类似的电阻器系列还有 RX20 和 RXG。电阻器设计用于交流和直流电路，提供电流限制和电压分配。也可根据客户要求生产特定额定功率的电阻器。 从结构上看，电阻器由管状陶瓷芯组成，在陶瓷芯上缠绕康铜（低阻电阻器）或镍铬（高阻电阻器）线。电阻器表面涂有耐热防潮绝缘漆。通过改变沿外壳（管）移动的夹紧环（活动触点）的位置来调节电阻器的电阻值。夹紧环与电阻器导线线圈之间的接触由外壳未涂漆的一面提供。触点、电阻器引线是刚性的，带螺丝孔或用于焊接导体的胶带型。安装方式为铰链式。电阻器在面板上的安装由一组紧固件提供。电阻公差为 ±5%、±10%。交流最大工作电压为 1000V，直流最大工作电压为 1400V。工作环境温度不超过 +155°C（同时功率降至额定功率的 60%），极限温度可达 +250°C。导线电阻器的绝缘电阻至少为 1000 欧姆。工作时间 - 至少 15000 小时。
