绕线电阻 FPT series

固定式

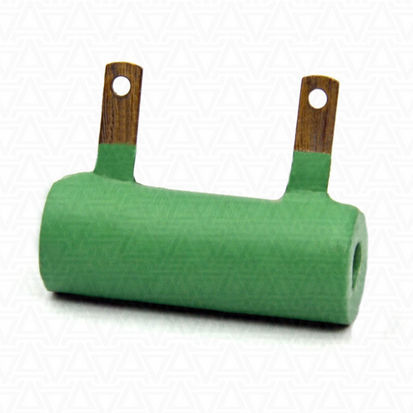

FPT （固定涂漆管状电阻器）系列绕线非稳压电阻器，耗散功率 7.5W，额定阻值从 1 欧姆到 10 千欧。类似的电阻器系列有 RX20、RXG 和 RXHG。电阻器设计用于交流和直流电路，提供电流限制和电压分配。也可根据客户要求生产特定额定功率的电阻器。 从结构上看，电阻器由管状陶瓷芯组成，在陶瓷芯上缠绕康铜（低阻电阻器）或镍铬（高阻电阻器）线。电阻器表面涂有耐热防潮绝缘漆。触点、电阻器引线是刚性的，带螺丝孔或用于焊接导体的胶带型。安装方式为铰链式。电阻器在面板上的安装由一组紧固件提供。电阻公差为 ±5%、±10%。交流最大工作电压为 1000V，直流最大工作电压为 1400V。工作环境温度不超过 +155°C（同时功率降至额定功率的 60%），极限温度可达 +250°C。导线电阻器的绝缘电阻至少为 1000 欧姆。工作时间 - 至少 15000 小时。使用计算器可以方便地计算电阻器并联或串联时的总电阻，以及电路中的电阻器电阻。线管电阻器、水泥电阻器和铝外壳电阻器的比较特性见比较表。电阻器的详细规格、整体和安装尺寸、安装套件、安装和操作建议见下页。
