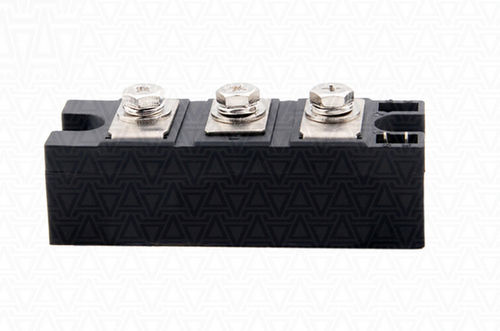

晶闸管模块 MT3-115-36-F

用于转换直流和交流电流，电流最大 115 安培，频率最高 500 赫兹，电压最高 3600 伏（36 级）。晶闸管模块 MT3-115-36-F 采用标准 F 包装：底座尺寸 34x94 mm，外壳高度 - 30 mm，重量 - 0.35 kg。双位模块是两个半导体晶闸管的单片结构：晶闸管-晶闸管类型。模块连接图 MT3-115-36-F - 半桥。晶闸管模块系列（额定值）：MT3-115-30-F (115A 3000V)、MT3-115-32-F (115A 3200V)、MT3-115-34-F (115A 3400V)、MT3-115-36-F (115A 3600V)。 主端子位于外壳顶部，编号为 1、2、3；控制端子在图中标记为 G1、G2；附加阴极在图中标记为 K1、K2；MT3-115-36-F 低频晶闸管模块由于其设计特点和稳定的电隔离参数，在切换大电流时具有较高的热循环电阻和可靠的工作性能。MT3-115-36-F 晶闸管模块采用夹紧式设计，安装简便，与冷却器接触良好，便于散热。一个冷却器上可以安装多个模块，无需额外的绝缘材料，从而大大缩小了组件的整体尺寸。建议在模块和散热器（散热片）之间使用涂有导热膏的导热基板。双位模块具有不同的接线图（电路图）：MT3 - 半桥；MT4 - 共阴极电路；MT5 - 共阳极电路。
