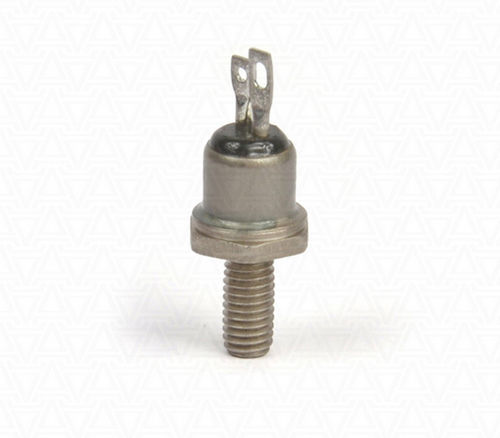

对称晶闸管 TC112-10-4

控制螺杆

螺栓三端双向可控硅开关 TC112-10-4AS ENERGITM 是通用型螺栓三端双向可控硅开关，也称为 TS112-10-4。有效值导通电流 IT(RMS)M - 10 安培，重复峰值正向和反向阻断电压 VDRM/VRRM - 400V。双向三端双向可控硅开关设计用于转换和控制直流和交流电流。还可订购用于晶闸管冷却的 "螺柱设备风冷散热器 O 系列"。 三端双向可控硅又称对称晶闸管，可以双向通过电流。如果向控制电路施加一个正脉冲，则只有正弦电流的正半部分（1 个象限）会通过三端双向可控硅。如果向控制电路施加负的开启电流，三端双向可控硅将通过主电路（3 和 4 象限）传递正弦电流。 空气散热器用于冷却对称晶闸管。为确保与散热片可靠的热接触和电气接触，装配时必须遵守拧紧扭矩 Md。为了在装配过程中更好地为晶闸管散热，可使用导热膏（这只是建议，并非安装的先决条件）。 特点：晶闸管采用螺柱设计。引脚分配：硬长引线 - 主引线 1（条件阴极），三端双向可控硅基极 - 主引线 2（条件阳极），硬短引线 - 控制电极。三端双向可控硅 TC112-10-4 (TS112-10-4) (10A 400V) 用于电气装置的直流和交流电源电路以及半导体功率转换器。
