扳手工件卡盘 MADV series
精准自定心圆柱形

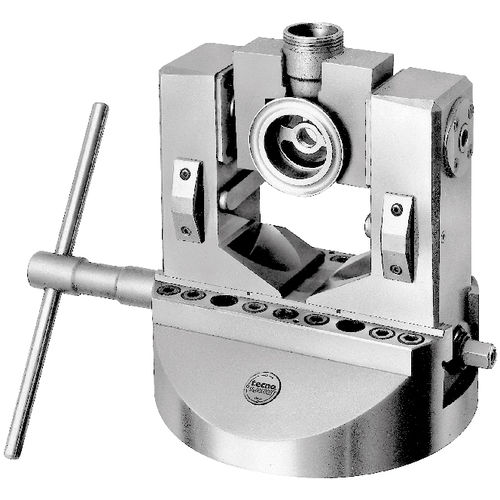

扳手工件卡盘 - MADV series  - Applied Robotics - 精准 / 自定心 / 圆柱形
扳手工件卡盘 - MADV series  - Applied Robotics - 精准 / 自定心 / 圆柱形
添加到我的收藏夹
添加到产品对比表


产品规格型号

夹持系统
扳手
其他特性
精准, 自定心, 圆柱形, 钢, 手动
夹持范围

最少: 168 mm
(6.61 in)

最多: 350 mm
(13.78 in)

转速

最少: 750 rpm
(4,712 rad.min-1)

最多: 1,700 rpm
(10,681 rad.min-1)

产品介绍

带手动夹持和分度的分度卡盘 MADV系列卡盘是自定中心的。在MADV版本中,由于有操作键和手动分度系统,爪子是手动夹紧的。 - 采用特殊的高抗性硬化和固结60HRC钢UNI18NiCrMo5制造,以保持高度的精度、可靠性和质量。 - 钳口滑道的执行,允许良好的滑动表面光洁度,有可能恢复因磨损而产生的间隙。 - 分度运动简单而可靠:锥形快门保证机械分度。分度精度±1'30" - 轴的导向系统,径向有两行大的圆柱形预载滚子,轴向有一个强大的轴向球轴承 - 密封,防止冷却液、切屑和灰尘的污染 - 稳定和持久的精度 - 易于安装到机器上。 - 标准配置是4个90°分度+1个45°分度。根据要求可提供特殊的分度位置(8×45°,6×60°)。 优势 - 自定中心夹持 - 大夹持能力 - 带长爪的型号,用于需要大旋转半径的工件 - 可用于各种工具机(车床、快餐机等)。 - 大钳口的行程使其能够真正夹住复杂的型材,而这些型材用自动卡盘是无法夹住的。 - 原型、样品和系列大件的实现 - 由轴向滑动轴承支撑的中心螺丝将夹紧力传递给卡爪 环境温度5-60°C 每个方向的声音排放(声压)≤70分贝(A)。

---
