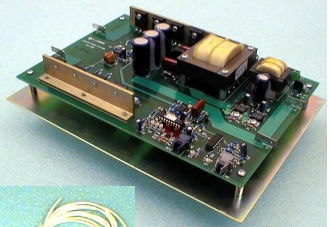

SCR栅极驱动器 BAP-1289

光隔离硅

BAP-1289 高压隔离式 SCR 栅极驱动 器功 能包括 • 串联堆栈或并行配置驱动多个器件 • 完全电气隔离 • 光纤客户接口 • 用户定义光纤输出 • 15 A 峰值栅极电流 • 10 A/US DI/dt 栅极电流 •脉冲变压器隔离 • 耐高压电晕 > 15KV • 高开路栅极电压 • 内含板载电源 应用 • 系列 SCR 栈 • 并行 SCR 阵列 • 交流传输开关 • 中高压电 源 • 高能物理用整流器 • 脉冲电源系统 AP-1289 提供了一个完整、可靠的交钥匙解决方案，用于控制单个或多个高压 SCR 器件。 大电流 FET 放大器驱动单个脉冲变压器，为每个 SCR 栅极提供直接驱动。 这些封装、耐电晕的高压脉冲变压器可以很容易地与提供的高压硅线连接，允许对多个 SCRs 进行串联堆叠，以获得更高的电压工作。 标准惠普™ 光纤耦合器在驱动 SCR 和客户控制电子元件之间提供了一个本质安全的接口和几乎无限的抗噪性。
