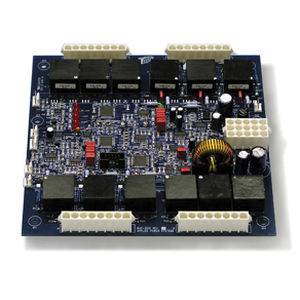

SCR栅极驱动器 BAP-3012

BAP-30 12 十二脉冲 SCR 驱动器的 特点包括 -提供 12 个脉冲交直流转换器和交流相位控制器的完全控制 -将桥接电流匹配在 +/-2% 以内 -降低输出电压纹波和输入谐 波-板载电流限制容器允许电流模式操作 -为半导体设备提供过温保护 -提供硬直流栅极点火，适用于大面积设备的烧火 -包括板载诊断 LED 指示灯 BAP-3012 是用于 SCR 控制的最新一代 12 脉冲栅极点火板。 标准 BAP-3012 功能提供稳健可靠的操作，驱动并联或串联 SCR 桥。 BAP-3012 标准特性包括： 即时抑制 相位损失抑制 软启动和软停止功能可 控制高达 600 VAC 板载诊断 LED 指示 器板载电流限制控制 平行桥电流的主动平衡至 +/-2%3012 为任何功率级别的工业/商业电源提供完整的 SCR 点火控制，提供硬点火门驱动功率，以控制 16mm 至 100mm 的大型 SCR。 BAP3012 允许用户充分利用 12 个脉冲转换器固有的优势。 这些拓扑可提供极低的输出电压纹波，并最大限度地减少输入谐波失真。 但是，要充分利用双桥拓扑结构，每个桥的电流输出必须得到适当的平衡。 如果没有 BAP-3012，变压器二次电压中的轻微不匹配 (.5%) 可能会导致并联电桥之间高达 20% 的电流失衡。
