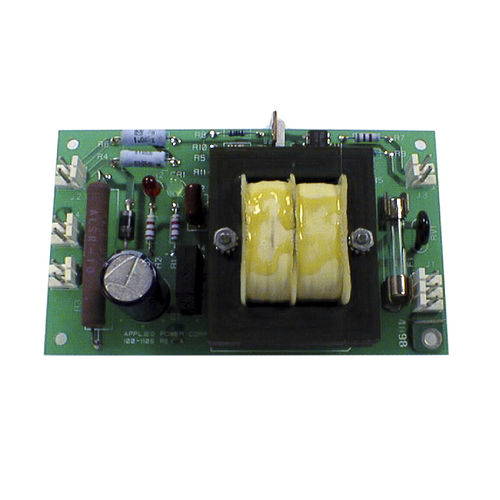

SCR栅极驱动器 BAP-1106

用 于单个大面积晶闸管设备的 B AP-1106 SCR 栅极驱动板 AP-1106 提供了一个完整的、经过现场测试的交钥匙解决方案，用于驱动单个大面积晶闸管设备。 该驱动器接受逻辑电平控制输入，并向 SCR 栅极提供隔离式直流驱动电流，从而能够提供最大 100mm 尺寸的硬盘驱动器。 输出栅极驱动信号通过脉冲形成网络施加，该网络将在 SCR 栅极中创建一个快速上升的前沿电流脉冲（通常为 5A/µsec），从而最大限度地提高器件 di/dt 能力并确保正确的 SCR 打开。 115VAC 板载电源提供驱动 SCR 所需的所有电源，并在交流输入和驱动 SCR 之间提供变压器隔离。 高速光耦合器在客户提供的逻辑电平信号和 SCR 之间提供隔离。 LED 指示灯显示电源开启和 SCR 开启状态。 小尺寸的 PCB 组件尺寸仅为 3.0 英寸 X 5.0 英寸。
