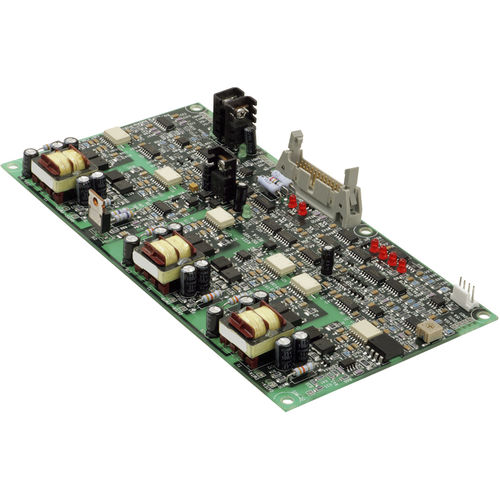

IGBT栅极驱动器 BAP-1491

SCR光隔离绝缘

BAP-1491 全桥 IGBT 驱动器栅极驱动板用于三相和全桥逆变器的特点包括 • 包括四个独立的 SCR 栅极驱动器 • 单 24VDC 输入 • 光隔离客户接口 • SCR 短路检测选项 • 板载缓冲选项 • 坚固耐用设计（MIL-STD 冲击和 Vibe） • 60 或 400 Hz 操作 应用 • 交流传输开关 • 加热器控制 • 固态交流开关 • 电动机械 • 开关更换 本文讨论的 BAP-1491 绝缘栅极双极晶体管 (IGBT) 栅极驱动板 (GDB)数据手册/应用说明在控制逻辑和基于 IGBT 的功率级之间提供了一个安全、可靠、隔离的接口。 在最短的开发时间和成本的情况下，可以使用下述技术设计和制造有效的逆变器。 通常，逆变器设计中最不可靠的部分是功率级。 在大多数情况下，如果不是所有情况下，这是由于对功率半导体的控制不足。 APS IGBT GDB 采用坚固的设计（见图 1 框图），提供必要的保护功能，以确保可靠的电源级，包括：两种形式的过电流保护、直流链路过压保护、过温保护和欠压锁定。 作为控制逻辑的反馈信号提供了隔离、模拟、实时表示每个相位输出电流、直流链路电压和可安装在散热器上的温度传感器接口。
