IGBT栅极驱动器 BAP-1551

绝缘

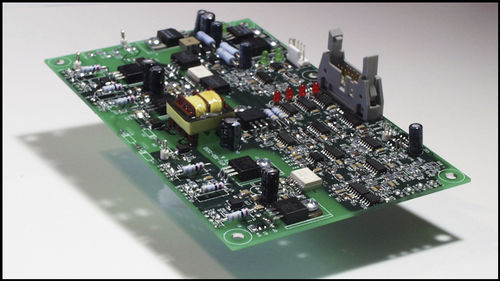

BAP-1551 半桥 IGBT 驱动 栅极驱动板应用说明和数据手册 功能包 括 • 包括驱动半桥电路所需的所有电源 • 短路和过电流保护 • 过压和欠压锁定保护 • 过温保护 • 直流链路电压检测 • I/O 连接器提供的全套保护和传感信息 • 内置死时产生 B AP-1551 绝缘栅极双极晶体管 (IGBT) 栅极驱动板 (GDB) 在本数据表/应用说明中提供了一个安全、可靠、隔离的控制逻辑和基于 IGBT 的功率级之间的接口。 以最小的开发时间和成本，可以使用下述技术设计和制造一个单相半桥逆变器，并联多达三个双 IGBT。 两个半桥逆变器可以配置为一个完整的桥梁，三个半桥可以组合起来创建一个三相系统。 通常，电机控制器/逆变器设计中最不可靠的部分是功率级。 在大多数情况下，如果不是所有情况下，这是由于对功率半导体的控制不足。 APS IGBT GDB 采用坚固的设计（见图 1 框图），提供必要的保护功能，以确保可靠的电源级，包括：两种形式的过电流保护、直流链路过压保护、过温保护和欠压锁定。 也可作为控制逻辑的反馈信号提供隔离、模拟、实时表示输出电流、直流链路电压和可安装在散热器上的温度传感器接口。
