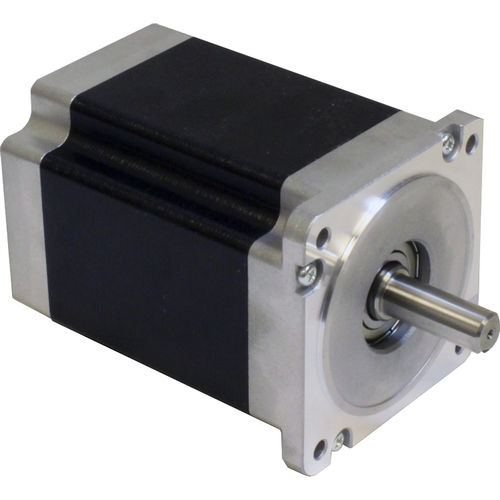

双相步进电机 HT34 seriesNEMA 34高扭矩运动调节
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 双相步进
- 构造
- NEMA 34
- 其他特性
- 高扭矩, 运动调节
- 强度
最少: 2.05 A
最多: 3.18 A
- 温度
最少: -20 °C
(-4 °F)最多: 50 °C
(122 °F)
产品介绍
- 两相混合式步进电机
- 高扭矩设计
- 标准NEMA34尺寸
- 串联或并联布线
- 该电机通过了UL认证
HT34-504两相步进电机适用于广泛的运动控制应用。终端有8根电机引线，电机可以用几种不同的方式连接，包括双极串联和双极并联。
通过UL认证
该电机的单轴和双轴版本在美国和加拿大获得了UL认可，文件编号为E472271.编码器不包括在该列表中。
部件号：HT34-504
框架尺寸。NEMA 34
电机类型。高扭矩
零件编号（含双轴）。HT34-504D
零件编号（带编码器）：HT34-504D-YAA
编码器反馈。可选的
编码器分辨率：2,000线（8,000计数的正交）。
电机长度：2.62英寸
引线的数量。8
引线配置：飞线，无连接器
引线/电缆长度：12英寸
引线规格：22 AWG
步进角：1.8度
双极串联电阻。 0.96欧姆/相
双极串联电感：6.8 mH/相
双极平行电阻。 0.24欧姆/相
双极并联电感: 1.7 mH/相
单极电阻。 0.48欧姆/相
单极电感：1.7 mH/相
转子惯性：1.56E-02 oz-in-sec2
整体齿轮头。没有
重量：3.97磅
绝缘等级。B级（130℃）。
最大径向载荷：140.8磅
最大推力载荷：1推：14.6磅；拉：34.8磅
轴直径：12.7毫米（0.500英寸）
---
