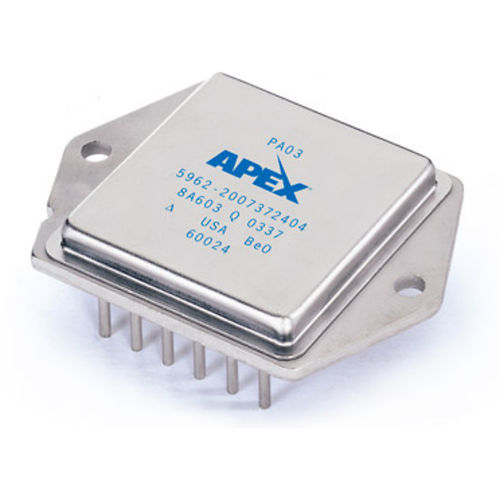

功率放大器 PA03

运算混合大电流

PA03 是一款 30A 150V 功率运算放大器，采用密封的 MO-127 铜质 12 引脚金属 PowerDIP 封装，内部功率耗散可达 500 瓦。铜的优异导热性能大大提高了额定功率，而引脚数则提供了额外的控制功能。 PA03 采用创新的限流电路，将内部功率耗散降至近似功率晶体管安全工作区的曲线。内部电流限制为 35A，并辅以热感应功能，随着基板温度的升高，电流限制也随之降低。此外，子电路还能监测实际结温，并在不到 10 毫秒的响应时间内进一步降低电流限制，从而将结温保持在 175°C。 PA03A 是 A 级版本，在偏移电压、偏置电流和偏移电流方面性能更强。
